ZVSW超小型電動調節閥

ZVSW超小型電動調節閥	ZVSW超小型電動調節閥外形尺寸

一、超小型電動調節閥 概述

　　ZVSW系列超小型直行程電動調節閥是繼VA-3000系列之后的新一代超小型電子式一體化直行程調節閥。ZVSW系列超小型直行程電動調節閥以220V交流電源為驅動電源，接受標準的4一20mADC或者1-5V控制信號，經伺服放大器控制，使電機帶動減速器運行而產生軸向推力，使閥芯作相應移動，改變閥門的開度，達到對壓力、溫度、流量、液位等工藝參數的調節，從而實現控制的目的，同時伺服放大器還輸出一個與執行器的位移相對應的4一20mADC或者1-5V閥位反饋輸出信號。ZVSW系列超小型直行程電動調節閥，采用電子式一體化電動執行機構，體積小、重量輕、功能強、伺服放大器內裝、操作方便。ZVSW系列超小型直行程電動調節閥廣泛應用于電力、暖通中央空調、冶金、輕工等行業的自動化控制系統中，特別適用于高校教學和科研設備，小閥芯口徑3mm。

二、超小型電動調節閥 產品特點

1、機體一體化結構：集減速器、電機、位置發送器和伺服放大器于一體。
2、驅動電機體積小、力矩大。執行結構體積只有常規電動執行結構的四分之一。
3、位置傳感器采用導電塑料電位器，體積小、線性好、壽命長、可靠性高。
4、減速器采用齒輪傳送，中心的齒輪采用中心軸旋轉型的滾軸，閥軸則采用中央螺絲管道以及定位圓片。
5、具有電氣控制限位功能。
6、正、反作用控制設置。
7、斷線保護功能。
8、手動和自動功能。

三、超小型電動調節閥 技術參數

1、輸入控制信號：4-20mADC，輸入阻抗250Ω
2、位置反饋電位器： 1K
3、閥位輸出信號：4-20mADC，負載電阻0-500Ω
4、死區：0.5-5%連續可調。出產設置為1%
5、輸入控制信號斷性保護：閥位可根據要求選擇停、全開與全閉
6、電源：220V AC 50HZ
7、工作環境溫度：-5—+55℃、儲存：-20—+65℃，相對濕度< 85%
8、執行機構與閥體聯接方式：BSP平行內螺紋型
9、執行機構輸出力：1000N、1500N
10、介質：水/蒸汽、酸減溶液
11、流量特性：等百分比、 線性
12、大相對溫度：不結露
13、電線聯連：電線1.5mm2
14、關閉方向：閥桿方向：閥桿下行為閥門關閉方向

四、超小型電動調節閥 主要技術參數

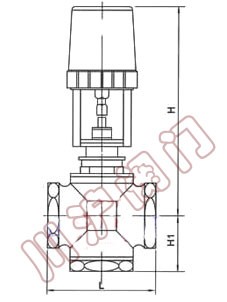

五、超小型電動調節閥 外形尺寸
