川滬首頁 >> 產品展示 >> 電動調節閥 >> 電動單座調節閥

ZDSP電動單座調節閥

(精小型電動調節閥)

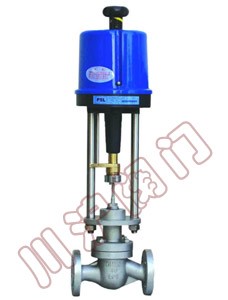

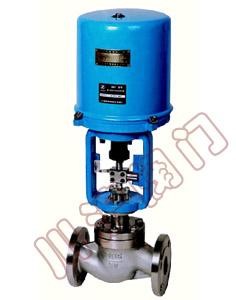

ZDSP電動單座調節閥(配PS執行器） ZRSP電動單座調節閥(配3810執行器）
ZDSP電動單座調節閥(配PS執行器） ZRSP電動單座調節閥(配3810執行器）

一、電動單座調節閥 概述

　　 ZDSP/ZRSP電動單座調節閥,由PS系列和3810系列直行程電動執行機構和低流阻直通單座閥組成。(也可配其它品牌直行程執行機構)。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點�？刂凭群托阅鼙菵KZ型有明顯提高。
單座閥適用于對泄露量求嚴格、閥前后壓差低及有一定粘度的場合。廣泛應用于電力、冶金、化工、石油、環保、輕工、設備等行業。

二、電動單座調節閥 主要零件材料及結構圖

1 閥體 WCB CF8 CF8M CF3M
2 閥座 304 304 316 316L
3 閥芯 304 304 316 316L
4 導向套 WCB CF8 CF8M CF3M
5 閥蓋 WCB CF8 CF8M CF3M
6 閥桿 304 304 316 316L
7 填料 PTFE/柔性石墨
8 彈簧 65Mn 304 316 316L
9 螺母 304 304 316 316L

三、電動單座調節閥 閥蓋形式

注：常溫型：常溫型工作溫度-20-+200℃，泄露等級為Ⅳ級。
高溫型閥蓋增設散熱片，可用于介質溫度-60-+450℃的場合。
波紋管密封型對上下移動的閥桿形成完全的密封，堵絕流體外漏。
低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。

四、電動單座調節閥 主要技術參數

公稱通徑mm G3/4” 20 25 32 40 50 65 80 100 125 150 200 250 300
閥座通徑mm 3 4 5 6 7 8 10 12 15 20 26 32 40 50 66 80 100 125 150 200 250 300
額定流量系數kv 直線型 0.08 0.12 0.20 0.32 0.5 0.8 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690 1000 1600
等百分比 1.6 2.5 4 6.3 10 16 25 40 63 100 160 250 400 630 900 1440
公稱壓力(MPa) 0.6,1.6， 2.5， 4.0， 6.4
行程 10 16 25 40 60 100
流量特性 直線 直線，等百分比，快開
工作溫度℃ -40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃
法蘭尺寸 符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產
閥體材質 WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
閥芯材質 1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti
閥體型式 直通單座鑄造球型閥
上閥蓋型式 普通式（常溫），熱片式（中溫），長頸式（低溫）
配用電動執行機構型號 PSL PSL-201 PSL-202 PSL-204 PSL-208 PSL-312 PSL325
361L 381LSA-08 361LXA-08 381LSA-20 361LSB-30 381LSB- 50 381LSC-65 381LSC-99
防爆型 361LXA-20 361LXB-30 361LXB-50

五、電動單座調節閥 電動執行機構性能

1、電動執行機構主要性能參數

型號 額定輸出力N 速度mm/s 技術參數
PSL 381L PSL 381L PSL 381L PSL 361L
201 361LSA-08
361LXA-08 		1000 800
800 		0.25 4.2
4.2 		電源：AC220V 50Hz
輸入信號：DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號：DC4～20mA
防護等級：IP67
帶手輪
電源：AC220V 50Hz
輸入信號：DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號：DC4～20mA
防護等級：相當IP55
隔爆標志：ExdⅡBT4
帶手柄
202 361LSA-20
361LXA-20		 2000 2000
2000 		0.50 2.1
2.1
204 361LSB-30
361LXB-30		 4500 3000
3000 		0.50 3.5
3.5
208 361LSB-50
361LXB-50		 8000 5000
5000 		1.00 1.7
1.7
312 361LSC-65 12000 6500 0.60 2.8
325 361LSC-99 25000 10000 1.0 2.0

2、主要性能指標

項目 指標值
基本誤差％ 配3810L±2.5； 帶定位器 ±1.0
回差％ 配381L ±2.0； 配PSL±1.0
死區％ 1.0
始終點偏差％ 電開 始點 ±2.5
終點 ±2.5
電關 始點 ±2.5
終點 ±2.5
可調范圍 30：1
額定行程偏差％ 2.5
泄量量L/H 符合JB/T7387-94 IV級 小于閥的額定容量×10-4

3、允許壓差

公稱通徑 20 25 40 50 65 80 100 150 200 250 300
閥座直徑 10 12 15 20 25 32 40 50 65 80 100 125 150 200 250 300
執行機構 允許壓差△P（MPa）
配PSL PSL202 6.4 6.4 6.4 4.90 3.14 1.92 1.23 0.78
PSL204 4.31 2.76 1.76 1.04 0.69 0.44
PSL208 1.86 1.23 0.78 0.50 0.35 0.20
PSL320 ?1.26 0.87 0.49 0.32 0.22
配361L 381LSA-20 6.4 6.4 6.4 4.90 3.14 1.92 1.23 0.78
381LSB-50 4.79 3.06 1.96 1.16 0.76 0.49
381LSC-65 1.51 0.99 0.64 0.41 0.28
381LSC-99 0.63 0.44 0.25 0.16 0.11

注:實際配置需根據具體工藝參數確定。如果允許壓差一清楚或大工作壓差超出列表范圍，請與我們聯系，采取適當方法可解決

六、電動單座調節閥 外型尺寸

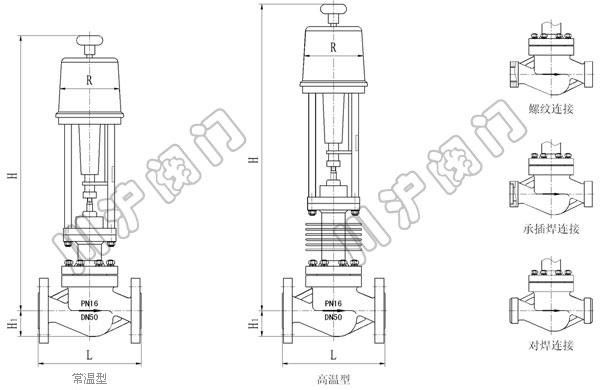

ZSP電動單座調節閥( 外型尺寸圖）
公稱通徑（DN） 20 25 32 40 50 65 80 100 125 150 200 250 300

結構長度
（L）

PN16/25

185

200

 205 222 250 276

298

 350 410 451 600

650

740

PN40

190

205

 210 230 255 285

310

 355 425 460 615

685

750

PN64、100

200

210

 220 251 286 311

337

 394 440 475 630

700

765

常溫型
（H）

PN16/25

699

711

 728 728 731 827

839

 857 895 1140 1160

1305

1512

PN40

679

721

 738 738 741 837

849

 867 905 1150 1180

1335

1565

PN64/100

682

733

 750 750 753 849

861

 879 917 1180 1240

1385

1605

高溫型
（H）

PN16/25

849

861

 893 893 901 975

1024

 1067 1250 1400 1420

1513

1670

PN40

859

871

 903 903 911 985

1034

 1077 1260 1415 1440

1545

1690

PN64/100

875

885

 915 915 923 997

1055

 1095 1280 1450 1465

1575

1720

H1

PN16/25

53

58

 68 73 80 90

98

 108 123 140 168

203

230

PN40

53

58

 68 73 80 90

98

 115 135 150 188

223

255

PN64/100

63

68

 75 83 88 100

105

 125 148 170 203

235

265
