川滬首頁 >> 產品展示 >> 電動調節閥 >> 智能電動調節閥

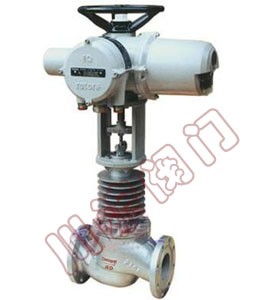

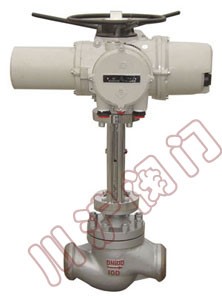

ZRZP智能電動調節閥|進口電動調節閥

ZRZP智能電動調節閥 英國羅托克進口電動執行器 ZRAP智能電動調節閥 德國歐瑪電動執行器
ZRZP智能電動調節閥 英國羅托克電動執行器 ZRAP智能電動調節閥 德國歐瑪電動執行器

一、智能電動調節閥 概述

ROTORK作為世界上主要的執行機構制造廠家，因其耐用的產品而享譽全球，憑借著數十年在各種環境下安裝、使用的經驗，已開發出了一套高可靠性的設計。并使執行機構在操作及安全應用方面處于領先地位。 英國羅托克(ROTORK)公司于90年代推出了智能型電動執行器(IQ系列)，世界上首次推出的執行器--可以使你在不打開電動箱端蓋即可進行調試和查詢，與普通執行器相比具有如下特點：

(1)便利的參數遙控設定功能。投入使用前，只要使用由廠家提供的專用設定工具，對準執行器就可進行參數的遙控設定。不僅簡化了設定工作程序，還提高了設備安全運行性，特別是那些要求防爆的場所尤為重要；
(2)豐富的在線顯示功能。采用液晶顯示技術，利用內置式液晶顯示板，不僅可準確顯示閥門開、關狀態和正常閥門開度等，且在參數設定或執行器有故障時，也能顯示出重要信息；
(3)完善的自診斷及保護功能。它可在線診斷出伺服電機過載、過熱情況及電源的狀態等，還能自動識別三相電源相位，緊急情況時，執行器可保位或運行到預先設定的安全位置；
(4)先進的控制功能。采用了計算機技術，把先進自動跟隨控制技術設計為它的一項標準功能。執行器響應速度與實際要求偏差大小成比例，即所謂的“變速控制”，大大提高了執行器響應品質。

二、智能電動調節閥 執行機構性能

雙密封、雙保護
IQ外殼的額定防護等級為IP68-水下3米，48小時，NEMA4/4X/6。它是完全防水可防塵，而且不"透氣"。Rotork雙密封系統確保內部元件受到保護，因為它們被防水接線端子模塊將內部電纜與接線端子箱隔離。即使在現場接線期間，移去接線端蓋，保護仍得以維持，且接線端子模塊獨立密封。
非侵入式終身密封
IQ的現場調試無需卸掉電氣箱端蓋。所有設定和調整均使用提供的紅外線設定器來完成。在我們制造廠的受控環境中組裝后，氣體交換已被排除-所有內部元件終身得到保護。非侵入式控制器意味著沒有穿過控制箱體的貫通軸。
簡單、可靠，IQ簡化了設計，而規格和性能有所擴展。
力矩測量
執行器能夠可靠可精確地測定操作一個閥門的作用力，這是對閥門和執行器提供保護的基礎。IQ使用其專利的輸出力矩測量系統，該系統是從人們熟悉的類似壓力傳感器這樣的過程測量技術研制而成的。在工業中經過驗證和測試的這一技術適用于閥門執行器。在帶有負荷的情況下，用安裝在力矩傳感器內的壓敏電阻傳感器，是電機蝸桿推力的反作用力直接轉換成輸出力矩比例的電信號，可獲得準確的、可重復的力矩測量值，且獨立于頻率、電壓和溫度變化。
閥位測量
可靠的過程控制取決與閥門行程末端的準確定位，而液壓控制取決于閥門行程中間的準確定位。擁有專利的非接觸式閥位測量系統則是執行器控制中簡單的設計。只有一個活動部件的分解器把輸出中心套筒的旋轉轉換成電信號，然后與存儲在安全、永久的存儲器中的限位作比較。
元件減少
合理的機械和電氣系統使可靠性得到提高。作為IQ的基礎，手輪結構和控制底架的改進提高了執行器的可靠性。新?quot;系統集成芯片"技術已因應用于IQ控制模塊。元件數量明顯減少，從而減少了互連、布線和印刷電路板的復雜性。采用了諸如數據顯示功能以及更好的系統保護等增強功能，從而提高了性能及可靠性。
安全完整性
初研制IQ是為了提高閥門執行器的安全完整性狀態。通過再次的設計和創新，Rotork能夠提供解決辦法，是工藝工程師能夠根據確定的安全完整性等級評估選擇執行器。鑒于IEC615081、ISA-S84.01和DIN19250等國際標準成為評估工藝系統安全完善的要求，Rotork 將樂意討論您的要求。

ZRZP智能電動調節閥 英國羅托克進口電動執行機構 ZRZP智能電動調節閥 英國羅托克進口電動執行機構

三、智能電動調節閥 規格與技術參數

公稱通徑DN(mm) 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
額定流量 系數kv 單座 P 1.2～5.0 8 12 20 32 50 80 120 200 280 450
雙座 N 10 16 25 40 63 100 160 250 400 630 1000 1600
套筒 M 15 20 30 75 115 240 350
公稱壓力(MPa) 1.6 4.0 6.0
行程 10 16 25 40 60 100
信號 0-10mA DC 4-20mA DC
介質溫度℃ -200～+200、-40～+250（常溫）　-40～+450（中溫）　-250～-60（低溫）
流量特性 直線　　百分比
可調范圍 30:1
閥 體 材 質 公 稱 壓 力 (MPa) 0.6 低溫：ZG1Cr18Ni9Ti
1.6 常溫:ZG230-450
4.0 低溫:ZG1Cr18Ni9Ti
常溫:ZG230-450、ZG1Cr18Ni9Ti
中溫:ZG230-450、ZG1Cr18Ni9Ti
6.4 低溫:ZG1Cr18Ni9Ti
常溫:ZG230-450、ZG1Cr18Ni9Ti
中溫:ZG230-450、ZG1Cr18Ni9Ti
法蘭尺寸 符合JB78-59、JB79-59標準，可按JB/79.1-94、JB、ANSI、JIS、DIN 等標準訂貨生產
閥芯材質 1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti
上閥蓋型式 普通式（常溫型），熱片式（中溫型），長勁式（低溫式）

四、智能電動調節閥 主要技術性能指標

項目 指標
基本誤差％ ±5.0
回差％ 3.0
死區％ 3.0
泄漏量 單座閥 符合JB/T7387-94 IV級 小于閥的額定容量×10-4
雙座閥 符合JB/T7387-94 Ⅲ級 小于閥的額定容量×10-3
套筒閥 符合JB/T7387-94 Ⅲ級 小于閥的額定容量×10-3

五、智能電動調節閥 允許壓差

使用情況 閥芯處于流開狀態，關閉時閥后壓力P2＝0
公稱通徑
DN(mm) 		閥座直徑
DN(mm) 		執行機構
有效推力
（N） 		允許壓差(sMPa)
電動直通單座調節閥
PN1.6(MPa) PN6.4(MPa)
3/4 3 4 5
6 7 8
10 12 15 20 400,1000,2500 公稱壓力 3.8 2.7 1.7 1.0
公稱壓力 4.34.3 2.5
25 26 400,1000,2500 0.5 公稱壓力 0.6 3.6
32 32 0.4 公稱壓力 0.4 2.3
40 40 400,1000
2500，6400		 0.7 1.0 0.7 1.5
50 50 0.5 1.0 0.5 1.0
65 66 6400，16000 1.4 1.4
80 80 1.0 1.0
100 100 0.6 0.6
125 125 6400，16000 0.5 1.0 0.5 1.0
150 150 0.3 0.7 0.3 0.7
200 200 0.2 0.4 0.2 0.4
250 16000 0.3 0.3
300 0.2 0.2

注：雙座、套筒閥一般可承受≤公稱壓力，單座調節閥差壓可參考上表。

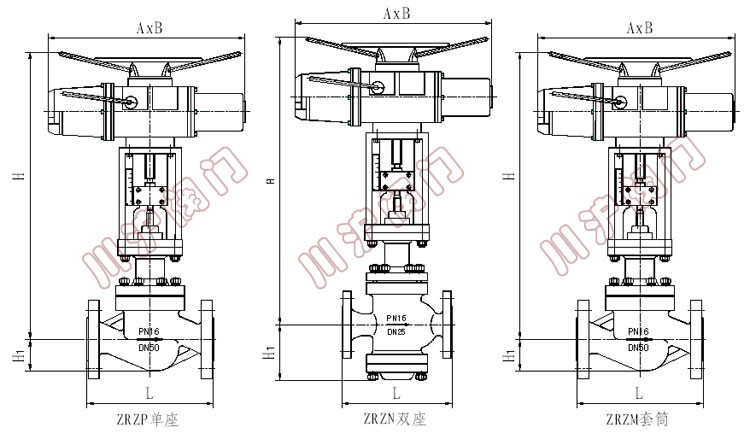

六、智能電動調節閥 外形尺寸

ZRZP電動調節閥 英國羅托克進口電動執行機構外形尺寸

1、電動單座、雙座調節閥

公稱通徑 DN A 執行器寬 B L H H1
ZRZP單座 ZRZN雙座
PN1.6 PN4.0 PN6.4 普通型 熱片型 普通型 熱片型 ZRZP ZRZN
20 230 460 180 185 190 653 804 / / 65 /
25 185 190 205 665 816 670 937 99 104
32 200 210 220 671 822 673 943 105 107
40 220 230 240 683 834 693 982 116 126
50 230 530 250 255 265 698 849 698 992 131 131
65 275 285 295 789 949 799 1147 165 175
80 305 310 325 792 952 809 1177 173 190
100 350 355 370 796 956 821 1207 177 202
125 260 630 410 425 440 847 1062 872 1357 225 250
150 450 460 475 855 1070 882 1377 233 260
200 550 560 570 894 1109 924 1459 272 302
250 670 660 670 1156 1368 1156 1368 422 422
300 740 785 800 1215 1427 1215 1427 484 484

2、電動套筒調節閥

公稱通徑
DN 		L(mm) A B H(mm) H1(mm)
PN16 PN40 PN64 普通型 熱片型
25 184 197 230 230 460 668 819 75
40 222 235 260 684 835 95
50 254 267 300 684 835 98
80 295 317 380 230 530 785 946 130
100 350 368 430 795 946 156
150 480 473 550 260 630 945 1160 208
200 600 615 650 945 1160 250
250 650 670 690 1050 1320 265
300 740 770 800 1145 1320 265
