ZAZP電動單座調節閥

ZAZN電動雙座調節閥

ZAZM電動套筒調節閥

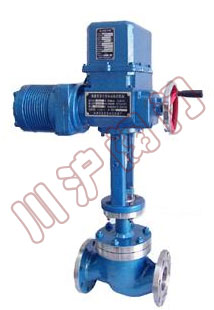

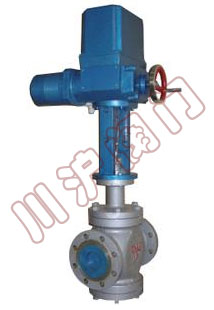

ZAZP電動調節閥 ZAZN電動調節閥
ZAZP電動單座調節閥 ZAZM電動套筒調節閥 ZAZN電動雙座調節閥

一、電動調節閥 概述

ZAZP、ZAZN 、ZAZM型電動（單座、雙座、套筒）調節閥，是DKZ型電動單元組合儀表中的執行單元，它是生產過程自動調節系統中的重要環節之一，它以AC220V電 源電壓為動作力，接受統一標準信號0~10mA DC或4~20mADC，將此轉為與輸入信號相對應的上下位移，自動地操縱閥門，改變閥門的開度位移，從而達到對工藝管路流體介質如壓力、流量、溫度、液位等參數的自動調節控制。本系列產品廣泛應用于化工、石油、冶金、電站、輕紡、造紙和制藥等工業生產過程的自動化調節和遠程控制。有 標準型、波紋管密封型、夾套保溫型等品種。產品壓力等級有PN1.6 4.0 6.4MPa；公稱通徑DN20~300mm；適用流體溫度有-40~+450℃；按溫度高低配用不同閥蓋可分常溫型、高溫型；流量特性有等百分比（對 數）性、直線性

二、電動調節閥 主要零件材料

材料代號 C（WCB） P（304） R（316）
 主要
零件 		閥體、閥蓋 WCB（ZG230-450） ZG1Cr18Ni9Ti（304） ZG1Cr18Ni12Mo2Ti（316）
閥芯、閥座 1Cr18Ni9Ti（304）或司鈦萊合金堆焊 1Cr18Ni9Ti（304）或司鈦萊合金堆焊 1Cr18Ni12Mo2Ti(316)或司鈦萊合金堆焊
閥桿 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
填料 V型聚四氟乙烯（F4）、柔性石墨、不銹鋼波紋管
墊片 增強聚四氟乙烯（F4） 、不銹鋼墊片、金屬石墨纏繞墊片
推桿、襯套 2Cr13
 適用
工況 		適用介質 水蒸汽油品類氣液體 硝酸堿類腐蝕性氣液體 醋酸類等腐蝕性氣液體
常溫型 -30～+250 F4：≤200℃ -40～+250 F4：≤200℃ -40～+250℃ F4：≤200℃
高溫型 -30～+450℃ -40～+450℃ -40～+4500℃

三、電動調節閥 主要技術參數

公稱通徑mm 20 25 32 40 50 65 80 100 125 150 200 250 300
閥座直徑mm 20 25 32 40 50 65 80 100 125 150 200 250 300
額定流量 系數Kv 單座 5 8 12 20 32 50 80 120 200 280 450 800 1200
雙座   10 16 25 40 63 100 160 250 400 630 1000 1600
套筒 全量   15   35 50   125 190   400 630
0.6   9   20 30   75 115   240 350
額定行程L（mm） 10 16 25 40 60 100
執行器型號 DKZ-310 DKZ-310 DKZ-310 DKZ-410 DKZ-410/510 DKZ-510
出軸推力Nm 4000 4000 4000 6400 6400/16000 16000
全行程時間S 8 12.5 20 32 48/37 62
電源電壓 AC220V 50Hz
輸入信號 4～20mA DC 0～10mA DC
輸入阻抗 Ⅱ型：200Ω　Ⅲ型：250Ω
作用模式 電開式（K）型、電關式（B）型
流量特性 等百分比、直線、快開性
允許泄漏量（L/h） 單座≤10-4×閥額定容量；雙座≤10-3×額定容量；套筒:≤10-3×閥額定容量
固有可調比R 30:1
公稱壓力PN(MPa) 1.6 2.5 4.0 6.4

四、電動調節閥 主要性能指標

項目 指標
基本誤差％ ≤±5.0
回差％ ≤3.0
死區％ ≤3.0
泄漏量 單座閥 10-4×閥的額定容量
雙座閥 10-3×閥的額定容量
套筒閥 10-3×閥的額定容量

五、電動調節閥 允許壓差 MPa

雙座、套筒閥一般可承受≤公稱壓力值，單座調節閥差壓可參考下表先用

使用情況 閥芯處于流開狀態，關閉時閥后壓力P2＝0
公稱通徑
DN(mm) 		閥座直徑
DN(mm) 		執行機構
有效推力
（N） 		允許壓差(MPa)
電動單座調節閥
PN1.6(MPa) PN6.4(MPa)
20 10 12 15 20 400,1000,2500 公稱壓力 3.8 2.7 1.7 1.0
公稱壓力 4.3 2.5
25 26 400,1000,2500 0.5 公稱壓力 0.6 3.6
32 32 0.4 公稱壓力 0.4 2.3
40 40 400,1000
2500，6400		 0.7 1.0 0.7 1.5
50 50 0.5 1.0 0.5 1.0
65 66 6400，16000 1.4 1.4
80 80 1.0 1.0
100 100 0.6 0.6
125 125 6400，16000 0.5 1.0 0.5 1.0
150 150 0.3 0.7 0.3 0.7
200 200 0.2 0.4 0.2 0.4
250 250 16000 0.3 0.3
300 300 0.2 0.2

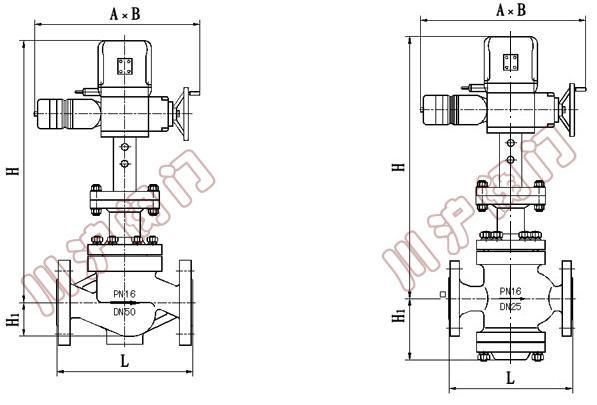

六、電動調節閥　外形尺寸

ZAZP電動調節閥外形尺寸

電動單座、套筒調節閥

公稱通徑
DN 		A
執行器寬 		B L H H1
ZAZP單座 ZAZN雙座
PN1.6 PN4.0 PN6.4 普通型 熱片型 普通型 熱片型 ZAZP ZAZM
20 230 460 180 185 190 653 804 / / 65 65
25 185 190 205 665 816 670 937 99 99
32 200 210 220 671 822 673 943 105 105
40 220 230 240 683 834 693 982 116 116
50 230 530 250 255 265 698 849 698 992 131 131
65 275 285 295 789 949 799 1147 165 165
80 305 310 325 792 952 809 1177 173 173
100 350 355 370 796 956 821 1207 177 177
125 260 630 410 425 440 847 1062 872 1357 225 225
150 450 460 475 855 1070 882 1377 233 233
200 550 560 570 894 1109 924 1459 272 272
250 670 660 670 1156 1368 1156 1368 422 422
300 740 785 800 1215 1427 1215 1427 484 484

電動雙座調節閥

公稱通徑
DN 		L(mm) A B H(mm) H1(mm)
PN16 PN40 PN64 普通型 熱片型
25 184 197 230 230 460 668 819 104
32 200 210 220 668 819 107
40 222 235 260 684 835 126
50 254 267 300 684 835 131
65 275 285 295 230 530 725 850 175
80 295 317 380 785 946 190
100 350 368 430 795 946 202
125 410 425 440 260 630 872 1080 250
150 480 473 550 945 1160 260
200 600 615 650 945 1160 302
250 650 670 690 1050 1320 422
300 740 770 800 1145 1320 484
