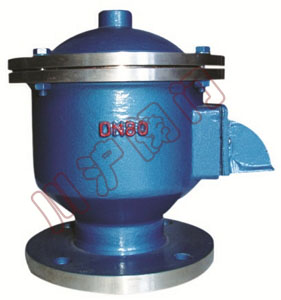

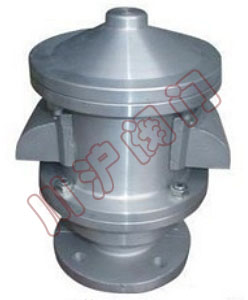

ZZFX呼吸閥|全天候呼吸閥

呼吸閥	呼吸閥

一、呼吸閥 概述

ZZFX呼吸閥，又稱為全天候呼吸閥，是維護儲罐氣壓平衡，減少介質揮發的安全節能產品，呼吸閥充分利用儲罐本身的承壓能力來減少介質排放，其原理是利用正負壓閥盤的重量來控制儲罐的排氣正壓和吸氣負壓。
當罐內介質的壓力在呼吸閥的控制操作壓力范圍之內時，呼吸閥不工作，保持油罐的密閉性；當往罐內補充介質，使罐內上部氣體空間的壓力升高，達到呼吸閥的操作正壓時，壓力閥被頂開，氣體從呼吸閥呼出口逸出，使罐內壓力不在繼續增高；當往罐外抽出介質，使罐內上部氣體空間的壓力下降，達到呼吸閥的操作負壓時，罐外的大氣將頂開呼吸閥的負壓閥盤頂開，使外界氣體進入罐內，使罐內的壓力不再繼續下降，讓罐內與罐外的氣壓平衡，來保護儲罐的安全裝置。

二、呼吸閥 閥門選型

緊定式呼吸閥
緊定式呼吸閥通常用于低壓直通管道，密封性能完全取決于塞子和塞體之間的吻合度好壞，其密封面的壓緊是依靠擰緊下部的螺母來實現的。一般用于PN≤0.6Mpa。

填料式呼吸閥
填料式呼吸閥是通過壓緊填料來實現塞子和塞體密封的。由于有填料，因此密封性能較好。通常這種呼吸閥有填料壓蓋，塞子不用伸出閥體，因而減少了一個工作介質的泄漏途徑。這種呼吸閥大量用于PN≤1Mpa的壓力。

自封式呼吸閥
自封式呼吸閥是通過介質本身的壓力來實現塞子和塞體之間的壓緊密封的。塞子的小頭向上伸出體外，介質通過進口處的小孔進入塞子大頭，將塞子向上壓緊，此種結構一般用于空氣介質。

油封式呼吸閥
現在呼吸閥的應用范圍不斷擴大，出現了帶有強制潤滑的油封式呼吸閥。由于強制潤滑使塞子和塞體的密封面間形成一層油膜。這樣密封性能更好，開閉省力，防止密封面受到損傷。

按選用材質
鑄鐵呼吸閥、碳鋼呼吸閥、鑄鋼呼吸閥、不銹鋼(304、304L、316、316L)呼吸閥

三、呼吸閥 呼吸排放計算

固定頂罐的呼吸排放可用下式估算其污染物的排放量：
LB=0.191×M（P/（100910-P））^0.68×D^1.73×H^0.51×△T^0.45×FP×C×KC
式中：LB-固定頂罐的呼吸排放量（Kg/a）；
M-儲罐內蒸氣的分子量；
P-在大量液體狀態下，真實的蒸氣壓力（Pa）；
D-罐的直徑；
H-平均蒸氣空間高度；
△T-一天之內的平均溫度差（℃）；
FP-涂層因子（無量綱），根據油漆狀況取值在1~1.5之間；
C-用于小直徑罐的調節因子（無量綱）;直徑在0~9m之間的罐體，C=1-0.0123(D-9)^2 ; 罐徑大于9m的C=1；
KC-產品因子（石油原油KC取0.65，其他的有機液體取1.0）

四、呼吸閥 性能指標

五、呼吸閥 維護保養

ZZFX呼吸閥的維護與保養每月一次，冬季每月兩次。其方法：先將閥蓋輕輕打開，把真空閥盤和壓力閥盤取出，檢查閥盤與閥盤密封處、閥盤導桿與導桿套有無油污和臟物，如出現油污和臟物應清除干凈，然后裝回原位，上下拉動幾下，檢查開啟是否靈活可靠。如果一切正常，再將閥蓋蓋好緊固。
