川滬首頁 >> 產品展示 >> 氣動調節閥 >> ZSJP(M)氣動活塞單座(套筒)調節閥

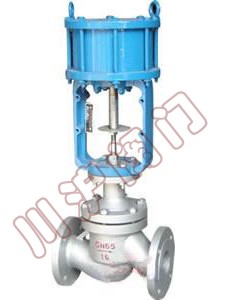

ZSJP氣動活塞單座調節閥

ZSJM氣動活塞套筒調節閥

ZSJP/M氣動活塞調節閥 ZSJP氣動活塞調節閥
ZSJP/M氣動活塞調節閥 ZSJP/M氣動活塞調節閥

一、氣動活塞調節閥 概述

　　 ZSJM型精小型氣動活塞式套筒調節是由ZSA(B)-P型彈簧活塞式可調零執行機構和精小型套筒閥組件組成，結構比ZJHP、ZJHM更輕小。推力更大,但靈敏度稍差。閥芯采用平衡式結構，許用壓差大，抗振性好，噪聲低、穩定性好，裝拆簡便，選擇不同的彈簧范圍可得需要的許用壓差。
　　 應用于要求噪音低，工作壓差大或按裝位置受限制或要求響應速度快的工業生產過程的自控系統中。
　　 氣動活塞式調節閥均帶閥門定位器 。

二、氣動活塞調節閥 主要技術參數

公稱通徑mm 20 25 40 50 65 80 100 150 200
閥座直徑mm 10 12 15 20 25 32 40 50 65 80 100 125 150 200
額定流量
系數Kv		 直線 1.8 2.8 4.4 6.9 11 17.6 27.6 44 69 110 176 275 440 690
等百分比 1.6 2.5 4 6.3 10 16 25 40 63 100 160 250 400 630
執
行
機
構 		型號
氣缸直徑 125 160 200 250
行程mm 16 25 40 60
彈簧范圍KPa 氣關式：40～200，氣關式80～240，100～200，200～350，350～500
流量特性 直線；等百分比
可調比 R=30 : 1
公稱壓力MPa 1.6;4.0;6.4;
介質溫度℃ -40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃
法蘭標準 符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產

三、氣動活塞調節閥 性能指標(帶定位器)

項目 指標值 項目 指標值
基本誤差% 1.0 始
終
點
偏
差%		 氣關 始點 1.0
始點
回差 1.0 氣關 始點 1.0
死區 0.4 始點
額定行程偏差% 2.5 允許泄漏量L/h 閥額定容量

四、氣動活塞調節閥 允許壓差(MPa)

ZSJP氣動活塞式單座調節閥

氣源壓力MPa 彈簧范圍MPa 公稱通徑DN
20 25 40 50 65 80 100 150 200
10 12 15 20 32 40 125 150
0.25 40-200 2.9 2.5 1.6 0.9 0.73 0.8 0.6 0.31 0.29 0.19 0.12 0.13 0.09 0.05
0.30 80-240 5.9 5.0 3.2 1.8 1.47 1.6 1.2 0.62 0.59 0.39 0.24 0.27 0.18 0.10
0.25 100-200 6.4 6.25 4.0 2.25 1.84 2.0 1.3 0.78 0.74 0.49 0.31 0.34 0.22 0.123
0.40 200-350 6.4 6.4 4.5 3.68 4.0 2.6 1.56 1.48 0.98 0.62 0.78 0.44 0.246
0.55 350-500 6.4 6.4 6.4 4.5 2.73 2.6 1.72 1.1 1.2 0.77 0.43

ZSJM氣動活塞式套筒調節閥

氣源壓力MPa 彈簧范圍
KPa		 公稱通徑DN
20 25 40 50 65 80 100 150 200
32 40 125 150
0.25 40-200 0.37 6.4 6.4 5.7 4.2 3.3 2.7 2.5 1.8 1.3
0.30 80-240 6.4 6.4 6.4 6.4 6.4 6.4 5.4 5.0 3.6 2.6
0.25 100-200 6.4 6.4 6.4 6.4 6.4 6.4 6.4 6.2 4.5 3.2
0.40 200-350 6.4 6.4 6.4 6.4 6.4 6.4 6.4 6.4 6.4 6.4
0.55 350-500 6.4 6.4 6.4 6.4 6.4 6.4 6.4 6.4 6.4 6.4

注：1.表列數據為氣開式。
2.選用壓差超過1MPa時閥芯閥座密封面處應堆焊硬質合金或改用其它材料。

五、氣動活塞調節閥 主要零件材料及使用溫度范圍

閥體、上閥蓋 ZG230-450 -40～+450℃
ZG1Cr18Ni9Ti -250～+550℃
ZGOCr18Ni12Mo2Ti -250～+550℃
閥塞、
套筒 		1Cr18Ni9 -250～+550℃
OCr18Ni12Mo2Ti -250～+550℃
填料 聚四氟乙烯 -40～+200℃
柔性石墨 -200～+600℃
活塞環 TPU
壓縮彈簧 60Si2MnA
氣缸 鋁合金精拉管
硬陽極氧化

六、氣動活塞調節閥 可配附件

型 號 名稱 備注
QFH-261 空氣過濾減壓器
或QGJ-261 空氣過濾減壓器
ZPQ 氣動閥門定位器 20～100KPa
或ZPD-171/172 電氣動閥門定位器 4～２０mA
0～１０mA
氣動大功率放大器 1：2
ZPQ 氣動保位閥
ZPXS 側裝手操機構

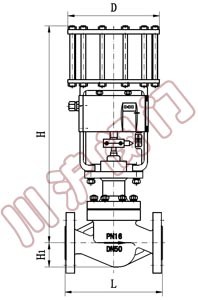

七、氣動活塞調節閥 外形尺寸和重量

公稱通徑DN D L H H1 重量kg
PN16 PN40 PN64 常溫 中溫 PN16 PN40 PN64 PN16 PN40
25 148 184 197 210 383 533 57.5 57.5 67.5 17 21
40 185 222 235 251 423 588 72.5 72.5 82.5 20.4 29.4
50 254 267 286 450 596 80 80 87.5 24.4 34.4
65 232 276 292 311 582 762 90 90 100 42 61
80 298 317 337 594 779 97.5 97.5 105 50 73
100 352 368 394 612 810 107.5 115 125 80 94
150 283 451 473 508 787 1047 140 150 170 120 140
200 600 600 650 807 1067 167.5 187.5 202.5 180 201

八、氣動活塞調節閥 訂貨須知

訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1.公稱通徑、額定流量系數KV.
2.流體性質（包括公稱壓力、溫度、粘度或酸堿性）.
3.信號壓力、彈簧范圍.
4.流量特性.
5.閥的開關型式.
6.閥體、閥芯材料.
7.是否帶附件，說明附件型號。以便我們的為您正確選型。

　　感謝您訪問我們的網站，如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！
