氣動調節閥配電氣轉換器|氣動不銹鋼調節閥

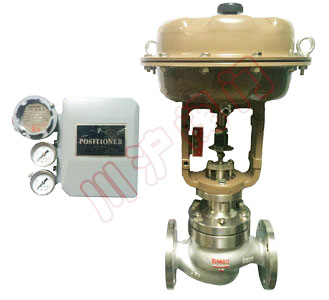

氣動調節閥配電氣轉換器

一、氣動調節閥配電氣轉換器 閥門概述

氣動調節閥配電氣轉換器，是由氣動單座調節閥和氣動套筒調節閥和電氣轉換器組成。氣動調節閥和電氣轉換器分開安裝。電轉換器安裝在控制箱中，通過氣路和安裝在管道上的氣動調節閥連接起來實現控制。QZD型電氣轉換器系氣動單元組合儀表轉換單元申一個品種，它用以將DDZ型調節器，變速器輸出的4～20mA;0～10mA電流聯絡信號，經電氣轉換器成比例地轉換為0.02～0.1MPa(0.2～1kgf/cm2)氣動模似信號，作為氣動薄膜調節閥和氣動閥門定位器的氣動控制信號，以及電動儀表與氣動儀表之間的信號轉換。
氣動調節閥配電氣轉換器廣泛應用于石油、化工、電站、化纖、冶金和輕紡等工業生產的自動控制過程中。

二、氣動調節閥配電氣轉換器 技術參數

氣動單座調節閥 閥體

公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數(KV)	直線	6.9	11	17.6	27.5	44	69	110	176	275	440	630	875	1250
	等百分	6.3	10	16	25	40	63	100	160	250	360	570	850	1180
允許壓差(MPa)		3.2	3.0	2.0	1.8	1.5	1.4	1.0	0,7	0.6	0.5	0.3	0.2	0.1
公稱壓力(MPa)		1.6、2.5、4.0、6.4、10.0
額定行程		16			25		40			60			100
執行器型號		ZHA/B-22		ZHA/B-23			ZHA/B-34			ZHA/B-45			ZHA/B-56
流量特性		直線性、等百分比
閥蓋形式		標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)
壓蓋形式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式		單座柱塞型閥芯

氣動套筒調節閥 閥體

公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數(KV)	直線	10	11	17.6	27.5	44	69	110	176	275	440	630	1000	1600
	等百分	6.3	10	16	25	40	63	100	155	250	370	580	900	1300
允許壓差(MPa)		6.4	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.5	3.1	3.1	2.6	2.2
公稱壓力(MPa)		1.6、2.5、4.0、6.4、10.0
額定行程		16			25		40			60			100
配用執行器型號		ZHA/B-22		ZHA/B-23			ZHA/B-34			ZHA/B-45			ZHA/B-56
閥蓋形式		標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)
壓蓋形式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式		平衡式閥芯(套筒導向)
流量特性		直線性、等百分比

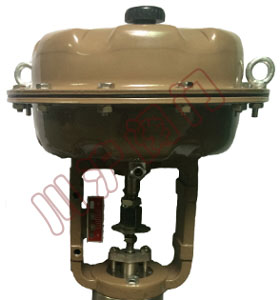

三、氣動調節閥配電氣轉換器 氣動執行機構產品圖片

氣動調節閥配電氣轉換器 氣動執行機構

四、氣動調節閥配電氣轉換器 氣動執行機構技術參數

配置執行器類別	ZHA/B多彈簧簿膜執行機構
執行器型號	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
有效面積(cm2)	350	350	560	900	1400
行程	10、16	24	40	40、60	100
彈簧范圍(KPa)	20～100（標準）、20-60、60-100、40-200、80-240
膜片材料	丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力	140～400KPa
氣源接口	RC1/4"
環境溫度	-30～+70℃
可配附件	定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
作用形式	氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)

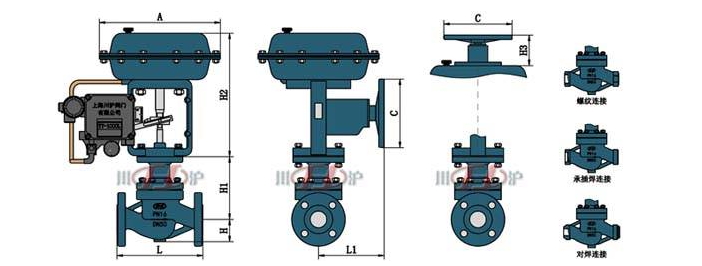

五、氣動調節閥配電氣轉換器 結構圖

氣動調節閥配電氣轉換器 結構圖

六、氣動調節閥配電氣轉換器 連接尺寸

氣動單座調節閥 連接尺寸

公稱通徑DN		20	25	32	40	50	65	80	100	125	150	200
L	PN16/25	181	184	200	222	254	276	298	352	410	451	600
	PN40	194	197	200	235	267	292	317	368	425	473	610
	PN64	206	200	210	251	286	311	337	394	440	508	650
H	PN16/25	52.5	57.5	75	75	85.5	92.5	100	110	142.5	158	170
	PN40	52.5	57.5	75	75	82.5	92.5	100	117.5	150	167.5	187.5
	PN64	65	40	85	85	90	102.5	107.5	125	172.5	195	207.5
H1		132	132	158	170	179	214	221	234	270	294	331
H2		298	298	298	298	298	380	380	380	510	510	510
H3		180	180	180	180	180	236	236	236	310	310	310
L1		289	289	289	289	289	347	347	347	476	476	476
A		282	282	282	282	282	360	360	360	470	470	470
C		220	220	220	220	220	270	270	270	320	320	320

氣動套筒調節閥 連接尺寸

公稱通徑 DN(mm)		20	25	32	40	50	65	80	100	125	150	200	250	300
L	PN16/25	181	184	200	222	254	276	298	352	410	451	550	640	880
	PN40	194	197	200	235	267	292	317	368	425	473	640	760	910
	PN64	206	200	210	251	286	311	337	394	440	508	670	810	950
H	PN16/25	52.5	57.5	75	75	85.5	92.5	100	110	142.5	158	170	195	230
	PN40	52.5	57.5	75	75	82.5	92.5	100	117.5	150	167.5	187.5	205	245
	PN64	65	40	85	85	90	102.5	107.5	125	172.5	195	207.5	230	260
H1		132	132	158	170	179	214	221	234	270	294	331	390	450
H2		298	298	298	298	298	380	380	380	510	510	510	650	650
H3		180	180	180	180	180	236	236	236	310	310	310	380	380
L1		280	280	280	280	280	350	350	350	475	475	475	560	560
A		282	282	282	282	282	360	360	360	470	470	470	580	580
C		220	220	220	220	220	270	270	270	320	320	320	400	400

七、氣動調節閥配電氣轉換器 訂貨須知

1.公稱通徑
2.公稱壓力
3.連接方式
4.執行機構
5.作用方式
6.工藝介質及狀態
7.閥前壓力、閥后壓力
8.大、正常、小流量
9.使用溫度
10.附件（電氣閥門定位器、過濾減壓器、電磁閥、保位閥、閥位開關、手輪）
