氣動溫度控制系統|溫度控制系統

氣動溫度控制系統

一、氣動溫度控制系統 概述

上海川滬閥門有限公司設計的氣動溫度控制系統，是由氣動調節閥、溫度變送器、溫度調節儀組成，可以完成現代工業過程中對管道溫度的全自動控制。具有安裝方便、響應快、控制精度高、整定方便、性能可靠等特點。廣泛適用于化工、食品、生物醫藥、環保、冶金、給排水、造紙、電力等行業。

二、氣動溫度控制系統 工作原理

以溫度作為被控制量的反饋控制系統。在化工、石油、冶金等生產過程的物理過程和化學反應中，溫度往往是一個很重要的量，需要準確地加以控制。除了這些部門之外，溫度控制系統還廣泛應用于其他領域，是用途很廣的一類工業控制系統。溫度控制系統常用來保持溫度恒定或者使溫度按照某種規定的程序變化。

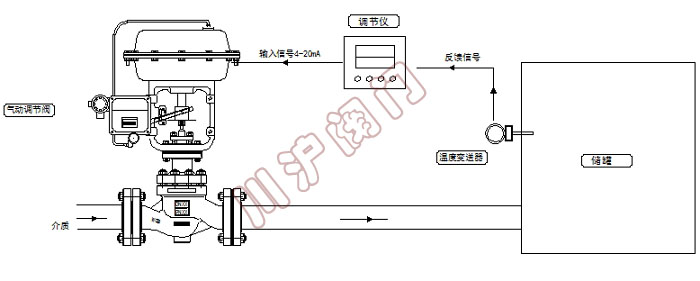

三、氣動溫度控制系統 原理圖

氣動溫度控制系統 原理圖

四、氣動溫度控制系統 調節閥技術參數

公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數(KV)	單座	6.9	11	17.6	27.5	44	69	110	176	275	440	630	875	1250
	套筒	6.3	10	16	25	40	63	100	160	250	360	570	850	1180
允許壓差(MPa)	單座	3.8	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0,7	0.6	0.5	0.3	0.1
	套筒	6.4	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.5	3.1	3.1	2.6	2.2
公稱溫度(MPa)		1.6、2.5、4.0、6.4、10.0
額定行程		16			25		40			60			100
執行器型號		ZHA/B-22		ZHA/B-23			ZHA/B-34			ZHA/B-45			ZHA/B-56
流量特性		等百分比、直線性
壓蓋形式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式		單座式、套筒式
閥蓋形式		標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)

五、氣動溫度控制系統 調節閥性能參數

項目			不帶定位器	帶定位器
基本誤差%			±5.0	±1.0
回差%			3.0	1.0
死區%			3.0	0.4
始終點偏差%	氣開	始點	±2.5	±1.0
		始點	±5.0	±1.0
	氣關	始點	±5.0	±1.0
		終點	±2.5	±1.0
額定行程偏差%			≤2.5
泄露量L/h			0.01%×閥額定容量
可調范圍R			30：1
