川滬閥門產品圖片
川滬首頁 >> 產品展示 >> 氣動調節閥 >>氣動焊接調節閥

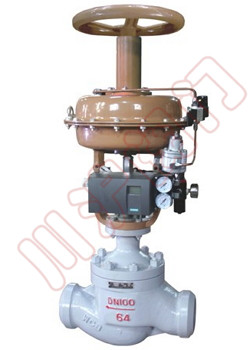

氣動焊接調節閥|氣動鑄鋼焊接調節閥

氣動焊接調節閥
氣動焊接調節閥

一、氣動焊接調節閥 閥門概述

氣動焊接調節閥，是由單作用氣動薄膜執行機構和調節閥組成，調節閥連接方式為焊接。閥體材質可以選用鍛鋼(A105)、不銹鋼、鉻鉬鋼。氣動焊接調節閥，一般適用于高壓場合。根據閥門現場使用要求，氣動焊接調節閥可以選配閥門定位器，如HEP閥門定位器和YT閥門定位器，控制信號4-20mA，選配帶反饋信號4-20mA。也可以根據客戶需求，選配西門子定位器等國外智能型定位器。

二、氣動焊接調節閥 技術參數

公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
閥座直徑 20 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數(KV) 單座 6.9 11 17.6 27.5 44 69 110 176 275 440 630 875 1250
籠式 6.3 10 16 25 40 63 100 155 250 370 580 900 1300
允許壓差(MPa) ≤ 公稱壓力
額定行程 16 25 40 60 100
配用執行器型號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
閥體形式 直通鑄造高壓球型閥、角型鍛造高壓閥體
公稱通徑 DN20～300mm
公稱壓力 PN11.0、PN15.0、PN26.0、PN42.0MPa；ANSI 150、300、600、900LB；JIS 10、20、30、40K
法蘭標準 GB/T9113、 JB/T79、HG20594及其他標準
連接形式 法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以內)
閥蓋形式 標準型-17～+250℃、高溫型+250～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃
壓蓋型式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
閥體材料 鍛鋼(A105)、不銹鋼、鉻鉬鋼

三、氣動焊接調節閥 氣動執行機構產品圖片

氣動焊接調節閥 氣動執行機構
氣動焊接調節閥 氣動執行機構

四、氣動焊接調節閥 氣動執行機構技術參數

配置執行器類別 ZHA/B多彈簧簿膜執行機構
執行器型號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
有效面積(cm2) 350 350 560 900 1400
行程 10、16 24 40 40、60 100
彈簧范圍(KPa) 20～100（標準）、20-60、60-100、40-200、80-240
膜片材料 丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力 140～400KPa
氣源接口 RC1/4"
環境溫度 -30～+70℃
可配附件 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
作用形式 氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)

五、氣動焊接調節閥 結構圖

氣動焊接調節閥 結構圖
氣動焊接調節閥 結構圖

六、氣動焊接調節閥 連接尺寸

公稱通徑 DN(mm) 20 25 32 40 50 65 80 100 125 150 200 250 300
L 直通式 由于該閥門為訂做產品，所有外型結構尺寸需以工程師現場設計為準，如需詳細產品技術資料及連接尺寸，請與我公司技術部或者銷售部聯系，公司技術人員會為您提供完整的圖紙及技術資料。

七、氣動焊接調節閥 訂貨須知

1.公稱通徑
2.公稱壓力
3.連接方式
4.執行機構
5.作用方式
6.工藝介質及狀態
7.閥前壓力、閥后壓力
8.大、正常、小流量
9.使用溫度
10.附件（電氣閥門定位器、過濾減壓器、電磁閥、保位閥、閥位開關、手輪）
