氣動流量控制系統|流量控制系統

氣動流量控制系統

一、氣動流量控制系統 概述

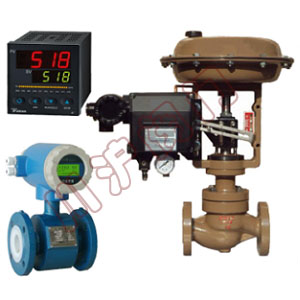

上海川滬閥門有限公司設計的氣動流量控制系統，是由氣動調節閥、電磁流量計、流量調節儀組成，可以完成現代工業過程中對管道流量的全自動控制。具有安裝方便、響應快、控制精度高、整定方便、性能可靠等特點。廣泛適用于化工、食品、生物醫藥、環保、冶金、給排水、造紙、電力等行業。

二、氣動流量控制系統 工作原理

在化工、石油、鋼鐵、輕工等生產過程中，都要求對流量進行控制。流量控制系統由流量計、調節器和流量調節裝置組成。流量計用來測量被控流量，并把它變換成可直接與給定量比較的物理量（一般是電壓）。當流量計的輸出與給定量之間存在偏差時，調節器對偏差信號進行處理并輸送給流量調節裝置。流量調節裝置據此調節閥門的開啟程度，以改變管道中的流量，使之趨于期望值并保持在期望值附近。流量調節裝置依流體的傳輸方式不同有多種形式。

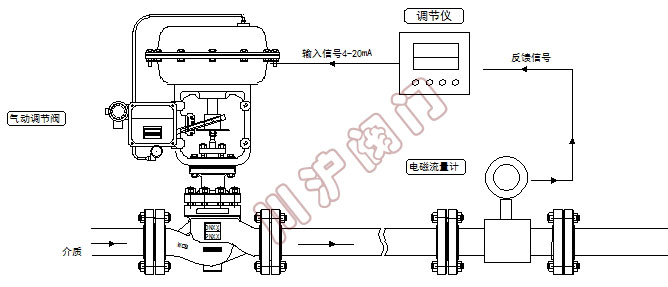

三、氣動流量控制系統 原理圖

氣動流量控制系統 原理圖

四、氣動流量控制系統 調節閥技術參數

公稱通徑(DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數(KV)	單座	6.9	11	17.6	27.5	44	69	110	176	275	440	630	875	1250
	套筒	6.3	10	16	25	40	63	100	160	250	360	570	850	1180
允許壓差(MPa)	單座	3.8	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0,7	0.6	0.5	0.3	0.1
	套筒	6.4	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.5	3.1	3.1	2.6	2.2
公稱流量(MPa)		1.6、2.5、4.0、6.4、10.0
額定行程		16			25		40			60			100
執行器型號		ZHA/B-22		ZHA/B-23			ZHA/B-34			ZHA/B-45			ZHA/B-56
流量特性		等百分比、直線性
壓蓋形式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式		單座式、套筒式
閥蓋形式		標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)

五、氣動流量控制系統 調節閥性能參數

項目			不帶定位器	帶定位器
基本誤差%			±5.0	±1.0
回差%			3.0	1.0
死區%			3.0	0.4
始終點偏差%	氣開	始點	±2.5	±1.0
		始點	±5.0	±1.0
	氣關	始點	±5.0	±1.0
		終點	±2.5	±1.0
額定行程偏差%			≤2.5
泄露量L/h			0.01%×閥額定容量
可調范圍R			30：1
