氣動管夾閥|GJ641X型氣動管夾閥

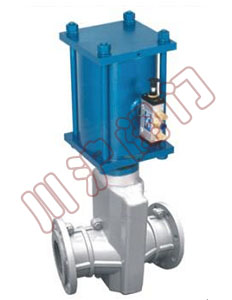

氣動管夾閥

一、氣動管夾閥 閥門概述

氣動管夾閥是由氣動執行機構和管夾閥閥體組成，氣動管夾閥可配附件為電磁換向閥實現閥門開閉，電壓可以是AC 220V 和 DC 24V。也可以配閥門定位器，控制信號4-20mA 實現閥門開度調節。管夾閥工作原理是在控制介質未輸入時，膠套和閥體之間的空腔與大氣連通，膠套受流體壓力處于向外張緊狀態。由于管套內有一定角度排列的增強簾布層，使管套軸向和徑向壓力相互平衡，所以管套的長度與直徑不會因流體壓力而變化。當控制介質進入管套與閥體之間的空腔時，管套在介質壓力下變形截流。管夾閥的材質為鑄鐵和鋁合金。氣動管夾閥廣泛應用于化工工業、石油工業、電力部門、冶金工業、污水處理等方面。

二、氣動管夾閥 閥門特點

◆ 管閥同徑:結構新穎簡單，橡膠套內徑與管道相同，局部阻力損失小。
◆ 無 泄 漏：無密封點，控制介質空間和閥門通道完全隔離，不會發生內外泄漏現象。
◆ 含雜關閉: 依靠橡膠套變形實現啟閉，即使流體含固體顆�；蚶w維雜質也不會阻塞，均可完全迅速地將其包裹關閉。
◆ 適用面廣：結構簡單，僅三個部件，可代替體積大、結構復雜的閥門，尤其適用于有防爆要求的場合。
◆ 高效長壽：獨特的含增強簾布的橡膠管套，能夠經受高頻率的啟閉作業，耐酸、堿和化學介質，具有很長的使用壽命。
◆ 安裝簡單：閥門安裝無方向性，使用管道無需清洗，一旦橡膠套損壞，更換簡單迅速。
◆ 控制方便：根據需要可實現就地或遠距離自動化操作控制。

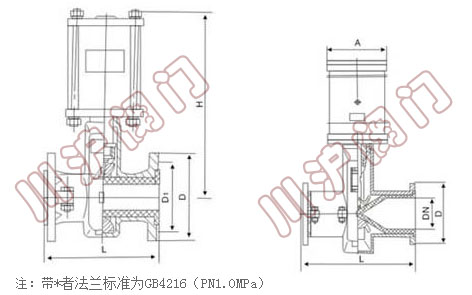

三、氣動管夾閥 結構尺寸圖

氣動管夾閥 結構尺寸圖

四、氣動管夾閥 連接尺寸

五、氣動管夾閥 使用注意事項

1：壓縮空氣的雜質和水份影響膠套的使用壽命，應在氣路中設置過濾器，除去雜質和水份。
2：在配管時充分清除管道和接頭中的雜質、切屑粉末等。
3：維修保養膠套時，務必事先關閉供氣閥門，并將啟動回路中的壓縮空氣排盡后，方可進入維修作業。
4：避免氣閥膠套發生凍結，應該在攝氏5℃以下使用時，應使用干燥器處理干燥空氣。
