氣動鑄鐵管夾閥|氣動管夾閥

氣動鑄鐵管夾閥

一、氣動鑄鐵管夾閥 閥門概述

氣動鑄鐵管夾閥是一種設計構思新穎、結構簡單、工作可靠、應用面廣的新型閥門。氣動管夾閥由閥體、橡膠管和密封條三個部件組成。膠管由上下閥體保護，密封條承擔兩個半閥體結合面的密封。氣動鑄鐵管夾閥廣泛應用于化工工業、石油工業、電力部門、冶金工業、污水處理等方面。

二、氣動鑄鐵管夾閥 閥門特點

1.無泄漏：控制介質空間和閥門通道完全隔離，不存在內外泄漏。
2. 含雜關閉：依靠橡膠管撓性變形實現啟閉，即使流體介質中含固體顆�；蚶w維雜質也不會阻塞，均可完全迅速地將其包裹關閉。
3. 適用面廣：結構簡單，僅三個部件，可替代體積大、結構復雜的氣動、電動閥門，尤其適用有防爆要求的場合。
4. 高效長壽：獨特的含增強簾布的橡膠管，耐疲勞設計，能經受高頻率的啟閉作業，耐磨、防腐，具有很長的使用壽命。
5. 安裝簡單：閥門安裝無方向性，使用前管道無需清洗，安裝不需密封墊，一旦將橡膠管套損壞，更換簡單迅速。
6. 控制方便：根據需要可實現就地或遠距離自動化操作控制。
7. 工作壓力≤0.6Mpa，關閉壓差：0.15-0.3Mpa.

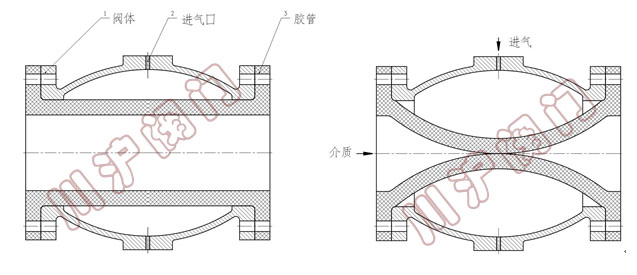

三、氣動鑄鐵管夾閥 結構示意圖

氣動鑄鐵管夾閥 結構示意圖

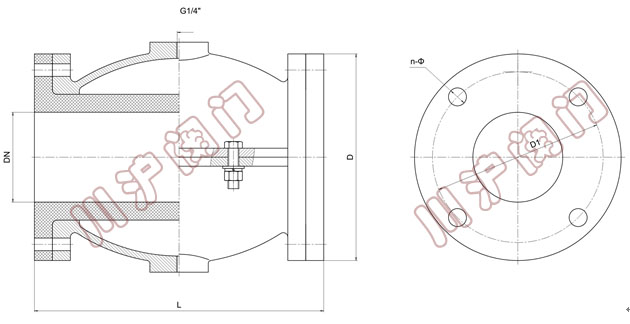

四、氣動鑄鐵管夾閥 結構尺寸圖

氣動鑄鐵管夾閥 結構尺寸圖

五、氣動鑄鐵管夾閥 連接尺寸

六、氣動鑄鐵管夾閥 使用注意事項

1：壓縮空氣的雜質和水份影響膠套的使用壽命，應在氣路中設置過濾器，除去雜質和水份。
2：在配管時充分清除管道和接頭中的雜質、切屑粉末等。
3：維修保養膠套時，務必事先關閉供氣閥門，并將啟動回路中的壓縮空氣排盡后，方可進入維修作業。
4：避免氣閥膠套發生凍結，應該在攝氏5℃以下使用時，應使用干燥器處理干燥空氣。
