川滬首頁 >> 產品展示 >> 氣動球閥 >>氣動對夾式調節球閥

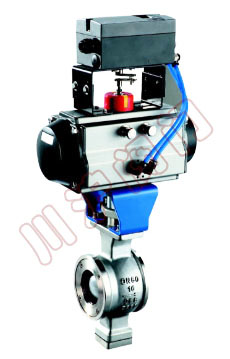

氣動對夾式調節球閥|VQ671F氣動V型調節球閥

氣動對夾式調節球閥 氣動對夾式調節球閥 結構尺寸
氣動對夾式調節球閥 氣動對夾式調節球閥 結構尺寸

一、氣動對夾式調節球閥 概述

氣動對夾式調節球閥是由單作用或者是雙作用氣動執行機構和V型調節球閥組成，并配有電氣-閥門定位器，可以選配YT定位器和西門子智能定位器。通過定位器的控制信號4-20mA來實現閥門比例調節。球閥的閥芯設計成帶有特殊形狀的V型缺口，具有精確的截流物性和控制功能，適用于各種控制場合，結構緊湊，體積小等優點。
由于閥芯和閥座之間是無間隙回轉，所以具有很大的剪切力及自潔性能，所以氣動對夾式調節球閥適用于含有纖維性或有微小固體顆粒的懸濁液及固態顆粒狀的控制。可廣泛用于石油、化工、造紙、化纖、電力、冶金、制藥、環保等工業部門的自控系統中。

二、氣動對夾式調節球閥 技術參數

公稱通徑DN 25 32 40 50 65 80 100 125 150 200 250 300 350 400
額定流量系數Cv 32 43 78 90 160 250 360 610 1120 1850 2950 3700 7195 11466
公稱壓力 PN1.6、2.5、4.0、6.4MPa
強度試驗 2.4～9.6MPa
密封試驗 1.76～7.0MPa
流量特性 近似等百分比
閥板轉角（度） 0°～至90°（可調）
允許泄漏量等級 軟密封：零泄露
硬密封：≤額定Cv×0.001%		 軟密封：VI微氣泡級，金屬密封：≤額定CV×0.065%
動作時間（S/90度） 8.5～30 36～60
可調節比 250:1 300:1
配置執行器 AT、AW系列單雙作用氣動執行器
控制方式 4～20mA

三、氣動對夾式調節球閥 執行機構技術參數

執行器型號 AT、AW系列單、雙作用氣動執行器
供氣壓力 0.4～0.7MPa
氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
環境溫度 -30～+70℃
作用形式 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

四、氣動對夾式調節球閥 性能規范

公稱通徑DN(mm) DN15-300
公稱壓力 PN(MPa) 1.0 1.6 2.5 4.0 6.4
試驗壓力 強度試驗 1.5 2.4 3.75 6.0 9.60
密封試驗 1.1 1.76 2.75 4.4 7.04
低壓氣密試驗 0.5～0.7
適用介質 水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)

五、氣動對夾式調節球閥 閥座選型

氣動對夾式調節球閥 閥座
氣動對夾式調節球閥 閥座選型

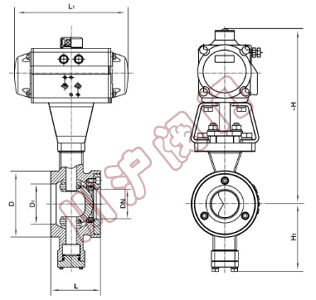

六、氣動對夾式調節球閥 結構尺寸

公稱通徑 DN L L1 -H H1 D D1
25 62 159 260 87 68 38
32 62 159 267 87 78 42
40 62 211 292 87 85 50
65 90 248 332 97 100 60
80 100 269 359 112 130 94
100 115 345 394 122 158 110
125 129 409 410 142 180 135
150 160 438 461 165 216 165
200 200 550 509 195 268 210
250 240 633 572 237 325 260
