Q641超薄型氣動球閥|氣動對夾式球閥

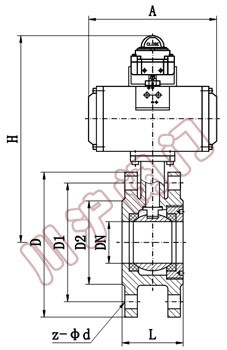

超薄型氣動球閥 超薄型氣動球閥 尺寸圖
超薄型氣動球閥 超薄型氣動球閥 尺寸圖

一、超薄型氣動球閥 概述

超薄型氣動球閥是引進意大利技術進行國產化設計而發展出的新一代超短法蘭距球閥，球芯通道形狀有矩形、V形及O形。該系列產品具有結構緊湊、體積小、重量輕、安裝方便等特點，可廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。

超薄型氣動球閥由氣動雙活塞齒輪齒條執行器和超短法蘭距球閥組合而成，閥體部分同“1”電動球閥閥體一樣。 氣動活塞執行機構分有彈簧式和無彈簧式兩種。故障下要求閥全開或關閉時配有彈簧式（靠彈簧的恢復張力復位），故障下要求保位時，配無彈簧式。它主要由缸體、彈簧、活塞、活塞桿、前后缸蓋、齒條、輸出軸等零部件組成。對兩位開關閥，需配電磁閥以及行程開關等；對比例式調節閥，需配定位器。

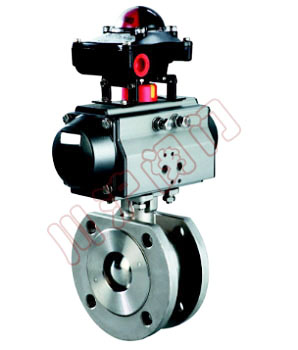

Q641氣動對夾式球閥

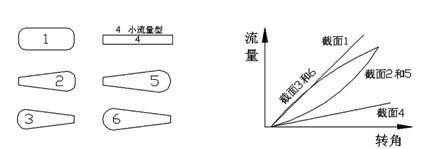

流道的幾種典型截面形狀及流量特性示意圖

閥體采用整體式結構。通過精密的加工和裝配，球芯由一端裝入后，旋緊壓環，使兩軟密封閥座與球芯保持良好的接觸和密封。同時，壓環內墊也實現良好的密封，使閥門工作的泄漏為零。由于采用整體式結構的閥體，所以該閥實現了超短法蘭距，整機重量大大降低，僅為同類普通球閥的50%左右。

二、超薄型氣動球閥 技術規范

閥類 傳動方式 連接形式 結構形式 密封面 公稱壓力（MPa） 閥體材料
球閥 6-氣動
6s-氣動帶手動 		對夾式 浮動球直通 F-氟塑料
H-合金鋼
PPL 		1.6
2.5
4.0
6.4		 按表內閥體
材料代號
公稱通徑DN(mm) 15-150
材料\材料代號 C P R
主
要
零
件		 閥體 WCB ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
球板 2Cr13 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
閥桿 2Cr13 1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
密封圈 增強聚四氟乙烯 對位聚苯
填料 聚四氟乙烯 柔性石墨
適
用
工
況		 適用介質 水、蒸汽、油品 硝酸類 醋酸類
適用溫度 -28℃～250℃
控制型式 雙作用/單作用
作用型式 切斷/調節
輸入信號 電信號：0～10mA、-4～10mA 氣信號20～100kPa
回信電壓 AC220V/DC24V
工作介質 凈化壓縮壓氣
執行器 型號 GT系列、HY系列
氣源壓力 0.4～0.7MPa

三、超薄型氣動球閥 技術規范

公稱通徑DN(mm) 尺 寸 執行器型號
L D D1 D2 B F Z-φd
15 35 95 65 45 14 2 4-M12 可選配GTD/GTE、
HY系列執行器
(以上選配僅供參選
具體選用根據實際要求)
20 38 105 75 55 14 4-M12
25 42 115 85 65 14 4-M12
32 50 135 100 78 16 4-M16
40 60 145 110 85 16 4-M16
50 70 160 125 100 16 3 4-M16
65 95 180 145 120 18 4/8-M16
80 118 190 160 135 20 8-M16
100 140 215 180 155 20 8-M16
125 175 245 210 185 22 8-M16
150 210 280 240 210 24 8-M20

四、超薄型氣動球閥 安裝說明

1.要留有閥柄旋轉的位置。
2.不能用作節流。
3.帶傳動機構的球閥應直立安裝。

五、超薄型氣動球閥 訂貨須知

⑴氣動對夾超薄型球閥產品型號與名稱。 ⑵氣動對夾超薄型球閥公稱通徑DN。 ⑶氣動對夾超薄型球閥額定流量系數KV。 ⑷氣動對夾超薄型球閥公稱壓力和壓差。 ⑸閥體和閥內組件材料。 ⑹氣動對夾超薄型球閥流量特性。 ⑺氣動對夾超薄型球閥適用溫度。 ⑻氣動對夾超薄型球閥電源電壓和控制信號。 ⑼氣動對夾超薄型球閥是否帶附件。

相關名稱：超薄型氣動球閥 氣動對夾式球閥 對夾式氣動球閥
