川滬首頁 >> 產品展示 >> 氣動球閥 >>美標氣動球閥

美標氣動球閥|氣動美標高壓球閥

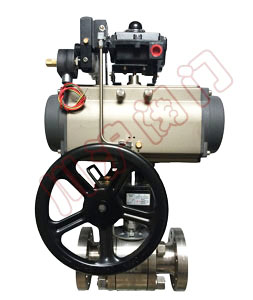

美標氣動球閥 美標氣動球閥 結構圖
美標氣動球閥 美標氣動球閥 結構圖

一、美標氣動球閥 概述

美標氣動球閥，是由雙作用（或單作用）氣動執行機構和美標閥體組成，根據客戶的不同需求，選配附件，如手輪，電磁換向閥（ASCO電磁閥、亞德客電磁閥、4M310電磁閥等）空氣過濾減壓閥、閥位反饋（限位開關）、閥門定位器（YT-1000R閥門定位器、西門子閥門定位器）。根據客戶提供的閥門的壓力、口徑、介質、介質的溫度等一系列參數，來確認具體的球閥的選型，包含閥體的材質，閥門的密封件等。美標氣動球閥連接方式有：法蘭連接、螺紋連接、焊接等。
氣動美標球閥廣泛應用于石油、化工、發電、造紙等各部門，以及人們?nèi)粘Ｉ钪小?

二、美標氣動球閥 技術參數

公稱通徑 15 20 25 32 40 50 65 80 100 125 150 200
公稱通徑 1/2 3/4 1 1-1/4 1-1/2 2 1-1/2 3 4 5 6 8
設計依據 API、ANS標準
設計標準 API6D、ANSI B16.34
結構長度 API6D、ANSI B16.10
連接法蘭 API6D、ANSI B16.10
連接法蘭尺寸 ANSI B16.5
試驗和檢驗 API6D、API598

三、美標氣動球閥 氣動執行機構圖片

AT型氣動執行機構 AW型氣動執行機構
AT型氣動執行機構 AW型氣動執行機構

四、美標氣動球閥 執行機構技術參數

執行器型號 AT、AW系列單、雙作用氣動執行器
供氣壓力 0.4～0.7MPa
氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
環境溫度 -30～+70℃
作用形式 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

五、美標氣動球閥 閥座選型

美標氣動球閥 閥座
美標氣動球閥 閥座選型

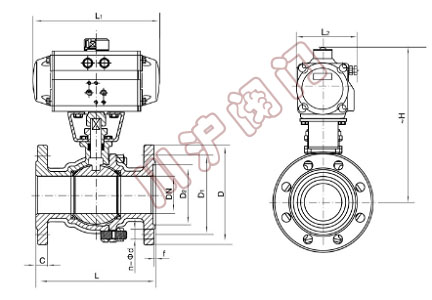

六、美標氣動球閥 結構尺寸

公稱通徑 外形尺寸 連接法蘭尺寸
mm in L L1 L2 ~H D D1 D2 C f n-Φd
15 1/2 108 141 71 204 89 60.5 35 10 1.6 4-Φ15
20 3/4 117 141 71 209 99 69.9 43 10.5 1.6 4-Φ15
25 1 127 159 83 214 108 79.2 51 11.5 1.6 4-Φ15
32 1-1/4 140 211 95 257 117 88.9 64 13 1.6 4-Φ15
40 1-1/2 165 248 107 274 127 98.6 73 14.5 1.6 4-Φ15
50 2 178 248 107 290 152 120.7 92 16 1.6 4-Φ19
65 2-1/2 190 269 123 310 178 139.7 105 18 1.6 4-Φ19
80 3 203 269 123 346 191 152.47 127 19.5 1.6 4-Φ19
100 4 229 345 152 378 229 190.5 157 24 1.6 8-Φ19
125 5 356 409 172 425 254 215.9 186 24 1.6 8-Φ19
150 6 394 550 215 468 279 241.3 216 25.5 1.6 8-Φ22
200 8 457 633 262 583 343 298.5 270 28.5 1.6 8-Φ22
