自力式調節閥型號編制方法

自力式調節閥根據用途不同分為自力式流量調節閥、自力式溫度調節閥、自力式壓力調節閥，分別實現對流量、溫度和壓力的動態控制。

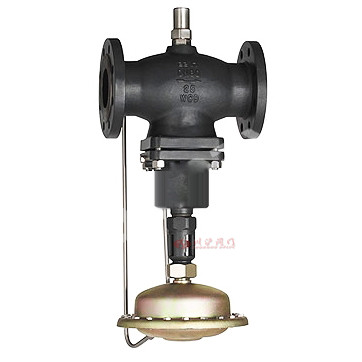

①自力式流量調節閥，根據CJ 179-2003《自力式流量控制閥》規定，自力式流量控制閥的型號編制由5部分組成，如下表

• 自力式流量控制閥型號編制方法

示例：
ZL-4M1.6T-自力式流量調節閥，法蘭連接，膜片壓感元件，公稱壓力1.6MPa,閥體銅材質。

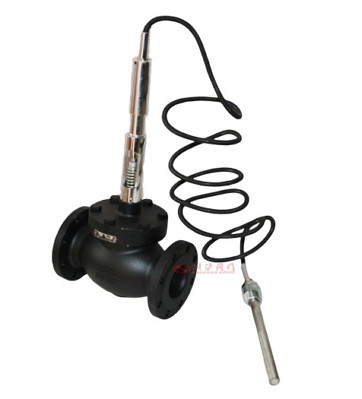

②自力式溫度調節閥。JB/T 11048-2010《自力式溫度調節閥》對自力式溫度控制閥產品進行分類。按閥內件結構形式分單座型、單座波紋管平衡型、雙座型和套筒平衡型。按閥體形式分為直通型、三通型。按閥內件的密封形式分軟密封和硬密封。按溫控作用方式分溫閉和溫開。按溫控器原理分熱蒸發和熱膨脹。按溫控器溫包形式分有套管直管溫包、無套管直管溫包和無套管螺旋溫包型。按溫控器超溫保護結構形式分無超溫保護、彈簧和氣囊等。但該標準對型號沒有規定，因此，根據CJ153-2001《自含式溫度控制閥》規定，自力式溫度控制閥的型號編制由4部分組成，見表1-9.因自帶溫包檢測元件，自力式溫度調節閥也稱為自含式溫度控制閥或溫控閥。

• 自力式溫度控制閥型號編制方法

示例：
ZHWF1.6-DN40-1-DN40自力式溫度調節閥，公稱壓力1.6MPa,標準管螺紋連接。
ZHWF1.0-DN80-4-DN80自力式溫度調節閥，公稱壓力1.0MPa,法蘭連接。

③自力式壓力調節閥。JB/T 11049-2010《自力式壓力調節閥》對自力式壓力控制閥產品進行分類。按閥內件結構形式分單座型、單座波紋管平衡型、雙座型和套筒平衡型。按密封形式分軟密封和硬密封。按取壓形式分內取壓和外取壓。按執行機構形式分彈簧－薄膜組合、彈簧－活塞組合、彈簧－波紋管組合和重錘杠桿型。按調壓閥作用形式分閥后穩壓直接作用（壓閉）、閥前穩壓直接作用（壓開）、差壓升高閥閉（壓閉）、差壓升高閥開（壓開）、帶節流件的差壓控制型（流量型）、閥前穩壓指揮器操作（壓開）和閥后穩壓指揮器操作（壓閉）等型。按壓力設定范圍分超微壓（≤1kPa)、微壓（1kPa<p≤30kPa)、低壓（30kPa<p≤600kPa)、中壓（600kPa<p≤1600kPa)和高壓（p>1600kPa)型。按工作溫度分常溫（－10℃<T≤80℃)和中溫（T≤350℃)型。該標準未提供型號規定。

上海川滬閥門專業生產自力式壓力調節閥、自力式溫度調節閥、自力式流量調節閥，有需要，請聯系我司。
