川滬首頁 >> 產品展示 >> 自力式調節閥 >> 自力式流量調節閥

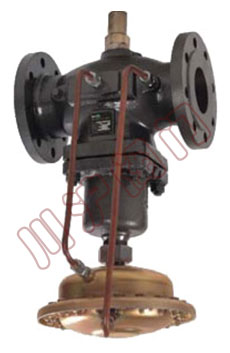

ZZL自力式流量調節閥

ZZL自力式流量調節閥 ZZL自力式流量調節閥結構圖
自力式流量調節閥 自力式流量調節閥結構圖

一、自力式流量調節閥 概述

自力式流量調節閥是一種無需外加驅動能源，依靠被調介質自身的壓力為動力源及其介質壓力支化，按設定值進行自動調節的節能型控制裝置。它集檢測、控制、執行諸多功能于一閥，自成一個獨立的儀表控側系統。

該產品由低流阻單座（套筒）閥體、壓力平衡件、指揮器及執行機構組成。是符含國際標準的新一代閥門產品。

二、自力式流量調節閥 主要特點

無需外加驅動能源的節能型自控系統．設備費用低；
結構簡單．維護工作量小；
設定點可調且范圍寬．便于用戶在設定范圍內連續調整流量；
指揮操作型較直接作用型動態響應快。精度高,可調比大；
閥內采用壓力平衡機構，使調節閥反應靈敏、控制精確、允許壓差大。

三、自力式流量調節閥 主要技術參數

公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200 250
額定流量系數Kvs 4 6.3 8 16 20 32 50 80 125 160 280 320 400
公稱壓力MPa 1.6；4.0
有效壓力下大流量（m3/h） 0.02MPa 1.5 2.5 3.5 5.5 9.0 14 22 36 55 70 125 180 250
0.05 MPa 2.5 3.5 5.5 9.0 12 22 36 55 85 110 180 - -
噪音衡量系數Z值 0.6 0.6 0.6 0.55 0.55 0.5 0.5 0.45 0.4 0.35 0.3 0.2 0.2
高工作溫度 ℃ ≤140
硬密封配隔離罐≤200 配隔離罐
加長件≤200
壓力平衡元件 波紋管 滾動膜片
法蘭標準 ANSI、JIS、DIN、GB、JB(特殊可按用戶提供)
閥體材質 鑄鐵；鑄鋼；鑄不銹鋼
閥芯材質 不銹鋼,軟密封為不銹鋼鑲嵌橡膠圈
高工作壓力 公稱壓力(注意△Pmax及工作壓力與工作溫度的關系)

四、自力式流量調節閥 性能指標

控制精度 ±5％
允許泄漏量（在規定試驗條件下） 軟密封 4×10-4額定容量
硬密封 DN15～50 DN65～125 DN150～250
10氣泡/min 20氣泡/min 40氣泡/min

五、自力式流量調節閥 允許壓差

公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200 250
大允許壓差△P(MPa) PN16 1.6 1.5 1.2 1.0
PN40 2.0

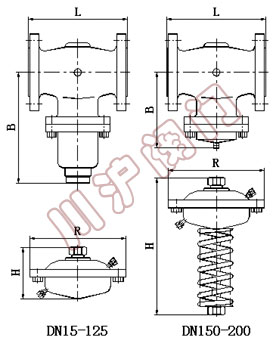

六、自力式流量調節閥 外形尺寸

公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200 250
L mm 130 150 160 180 200 230 290 310 350 400 480 600 730
B mm 121 212 238 238 240 240 275 275 380 380 295 325 372
φR mm 263 380
H mm 150 520
約重 21 23 24 27 31 36 47 55 74 93 118 178 261
