川滬首頁 >> 產品展示 >> 電、氣動閘閥 >> 電動漿液閘閥(電動漿液閥)

Z973X電動漿液閘閥(電動漿液閥)

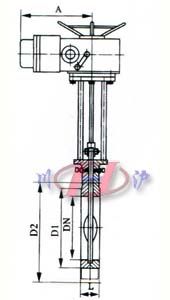

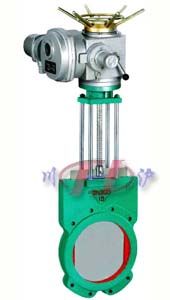

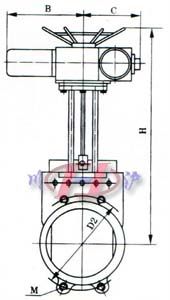

電動漿液閘閥	電動漿液閘閥 (正視圖)	電動漿液閘閥 (剖面圖)

■ 產品概述

Z973X/H電動漿液閘閥在生產與應用過程中不斷消化與吸收國內外類似產品結構及制造工藝的先進特點。不斷提高產品的科技含量，從一些技術細節著手，完善了電動漿液閥的綜合性能。電動漿液閘閥具有剛性好，流阻系數小、設計合理、結構緊湊，通道流暢等優點，密封可靠、操作輕便靈活。電動漿液閥廣泛用于化工，煤炭，制糖，污水，造紙等到領域，是一種理想的密封閥門。電動漿液閘閥適合于造紙行業在管道上作調節和節流使用。
電動漿液閘閥采用全圓形的通道設計，刀板底端加工成刀刃，光潔度高，保證良好的密封性。在刀板上端安裝有硬聚四氟乙烯、刮泥器，可防止粉塵砂礫等擦傷性物質進入填料盒。聚膠脂或含Ni耐磨鑄鐵制成的耐磨折邊錐體安裝在電動漿液閥的進口端，可防止顆粒物料直接沖刷在密封上，從而可改善的工作條件，延長壽命。根據需要，可在閥體四周設置多個沖刷口，直接用空氣、蒸汽或水進行沖刷，防止沉淀物逐漸堆積，對于輸入困難的流體特別適用。該閥設計緊湊、占據空間小、重量輕、易于安裝、耐磨防堵措施完善、便于維修、使用壽命長。廣泛滿足造紙、紙漿工業、工業污水和城市污水處理、化工廠、飛灰處理、散狀物料輸送、食品飲料工業的使用要求及工條件苛刻的環境條件下。

■ 產品特點

1、采用對夾式結構，體積小，重量輕。
2、完全敞開的通道，可以防止介質在閥內沉積。
3、新研制的U型封存圈，可發保證閥門的良好密封性。
4、閘板的外密封 性，則是通過嵌在閥體內只有彈性的密封條來實現，并可借助f螺釘，壓板進行調整。
5、流阻小。
6、安慰裝維修方便。

■ 主要性能規范

公稱壓力(MPa)	密封試驗	殼體試驗	工作溫度（℃）	適用介質
0.6MPa	0.66MPa	0.9MPa	-10℃～120℃	泥漿、煤渣、紙漿、糧漿、粒狀物、糊劑等介質
1.0MPa	1.5MPa	1.5MPa

■ 主要零件材料

閥體	灰鑄鐵
閘板	鉻鎳鈦不銹鋼
閥體密封圈	合成橡膠或聚四氟乙烯
閥桿	鉻不銹鋼
支架	碳素鋼
填料	聚四氟乙烯

■ 主要設計標準

設計制造	結構長度	法蘭連接尺寸	閥門檢查和試驗
JB/T?8691-98	GB/T?15188.2-94	GB/T?9113-2000	GB/T?13927-92

■ 主要外形及連接尺寸

DN	L		D2	D1	H
	0.6	1.0
50	48	48	125	100	600
65	48	48	145	120	670
80	50	50	160	135	680
100	50	50	180	155	700
125	50	50	210	185	720
150	60	60	240	210	790
200	60	60	295	265	850
250	70	70	350	320	1100
300	70	80	400	368	1180
350	80	90	460	428	1280
400	80	120	515	482	1460
450	90	120	565	532	1600
500	90	130	620	585	1800
600	140	140	725	685	2100
700	140	140	840	800	2300
800	190	190	950	905	2500
900	203	203	1050	1005	2700
1000	216	216	1160	1115	2900
1200	254	254	1380	1325	3400

注：以上參數為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據
