電動高壓閘閥

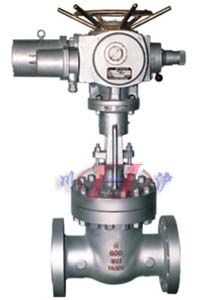

電動高壓閘閥	電動高壓閘閥 (內部結構圖)

■ 產品概述

本公司生產的電動高壓閘閥采用法蘭連接，屬整體直通鑄造閥，電動高壓閘閥主要應用于壓力為PN16.0MPa以內的水、蒸汽、油品、過熱蒸汽的管道上，中部采用閥蓋連接，在高溫高壓工況下具有良好的密封性能。電動高壓閘閥密封面上層堆焊硬質合金，其加工后的純金屬層≥3mm，具有耐磨、耐高溫、抗腐蝕、抗擦傷、使用壽命長。

■ 產品特點

1、采用中法蘭螺栓連接，支管兩端為法蘭連接結構。
2、閥座密封面采用鐵基鉻鎳不銹鋼堆焊而成，耐磨、抗擦傷性能好。
3、閥桿表面經抗蝕性氮化處理，具有良好的抗腐蝕性和抗擦傷性。
4、閥門的關閉和開啟由裝在閥蓋上的電動裝置來控制。電動裝置分別配有閥門專用電機、減速箱、轉矩控制機構、行程控制機構、現場操作機構，手、電動切換機構。閥門的開關均由行程控制機構調整，調整轉矩限制機構，可以在行程控制機構失靈的情況下，保護閥門。閥門關閉主要通過電動裝置及能夠調整的楔式雙閘板、萬向頂、夾圈等組成，借閥體內導向作升降運動。
5、電動裝置除能就地操作外，還可進行遠距離操作。

■ 主要技術參數

● 閥體

閥體形式	直通鑄造閥
公稱通徑	DN50～600mm
公稱壓力	國標PN1.6～16.0MPa；美標ANSI 150～600LB ；日標JIS 10～30K
法蘭標準	JIS、ANSI、GB、JB、HG等
連接形式	法蘭式、焊接式
壓蓋型式	螺栓壓緊式
密封填料	V型聚四氟乙烯填料、柔性石墨填料等

● 閥內件

閥板形式	垂直板式
流量特性	快開特性

● 執行機構

執行器型號	DZW系列、DKJ系列、Q系列
主要技術參數	電源電壓：380V/50Hz、220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
	防護等級：IP55(可定制IP67)、隔爆標志：ExdⅡBT4、手操功能：手輪
	環境溫度：-20～+60℃、環境濕度：≤90%

注：如需詳細執行器參數，請進入電動執行器頁面進行查閱。

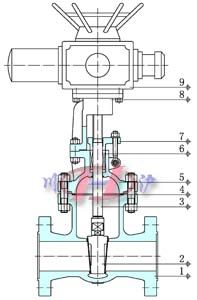

■ 主要零件材料

1	閥體	HT200、WCB、CF8、CF3、CF8M、CF3M
2	閥板	WCB、CF8、CF3、CF8M、CF3M
3	閥桿	2Cr13、304、316、316L
4	墊片	聚四氟乙烯、金屬石墨墊片
5	閥蓋	HT200、WCB、CF8、CF3、CF8M、CF3M
6	填料	柔性石墨、V型聚四氟乙烯填料
7	壓蓋	HT200、WCB、CF8、CF3、CF8M、CF3M
8	支架	HT200、WCB、CF8、CF3、CF8M、CF3M
9	電動執行器	殼體(HT200、WCB)

■ 主要性能規范

試驗壓力(MPa)	公稱壓力(MPa)						壓力級(class)			JIS(K)
	1.6	2.5	4.0	6.4	10.0	16.0	150	300	600	10K	20K	30K
強度試驗	2.4	3.75	6.0	9.6	15.0	24.0	3.0	7.5	16.5	2.4	3.8	5.7
密封試驗	1.76	2.75	4.4	7.04	11.0	17.6	2.2	5.5	12.1	1.5	2.8	4.2

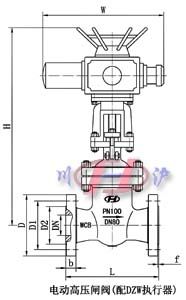

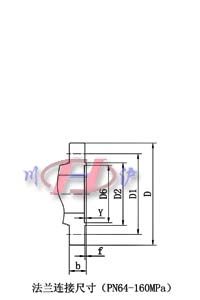

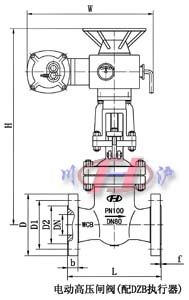

■ 主要外形及連接尺寸

公稱通徑 DN(mm)	L	D	D1	D2	D6	Y	b	f	H	W	重量
國標50～600 美標 2"～24"	由于閥門壓力不同，所以連接尺寸有不相同，如需詳細技術資料或安裝圖紙，請咨詢公司技術部或銷售部，將 為您提詳細的技術資料及圖紙。請撥打 021-51863046咨詢！
