ZDSJ電動角型調節閥|電動高壓調節閥

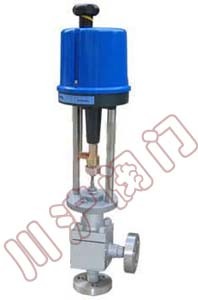

ZDSJ電動角型調節閥 ZDSJ電動高壓角型調節閥

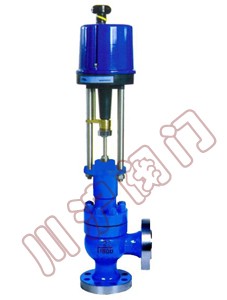

ZDSJ電動角型調節閥(鑄鋼） ZDSJ電動高壓角型調節閥(鍛鋼）

一、電動角型調節閥 概述

　　電動角型調節閥,由PS系列和3610系列直行程電動執行機構和低流阻直通單座閥組成。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。 角形高壓調節閥是針對調節閥在高壓或高壓差、有嚴重汽蝕、沖蝕的嚴酷工況條件下壽命短、閥桿易斷裂、襯套易脫落嚴重問題研制開發的產品。它采用多級節流形式來分?jǐn)倝翰睿瑴p少了氣蝕、沖蝕、撓流破壞，大大提高了調節閥的使用壽命，特別是用在尿素系統中比普通高壓閥壽命提高2-3倍。閥體為直角形，閥芯為單導向結構，閥體流路簡單，阻力小，特別適用于高粘度，含有懸浮物和顆粒狀介質流體的調節，可避免結焦、粘結、堵塞。

二、電動角型調節閥 主要零件材料及結構圖

1 閥體 WCB CF8 CF8M CF3M
2 閥座 304 304 316 316L
3 閥芯 304 304 316 316L
4 導向套 WCB CF8 CF8M CF3M
5 閥蓋 WCB CF8 CF8M CF3M
6 閥桿 304 304 316 316L
7 填料 PTFE/柔性石墨
8 彈簧 65Mn 304 316 316L
9 螺母 304 304 316 316L

三、電動角型調節閥 閥蓋形式

注：常溫型：常溫型工作溫度-20-+200℃，泄露等級為Ⅳ級。
高溫型閥蓋增設散熱片，可用于介質溫度-60-+450℃的場合。
波紋管密封型對上下移動的閥桿形成完全的密封，堵絕流體外漏。
低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。

四、電動角型調節閥 主要技術參數

公稱通徑DN(mm) 20 25 32 40 50 65 80 100 125 150 200 300
閥座直徑 20 25 32 40 50 65 80 100 125 150 200 300
額定流量系數K 6.5 10 16 25 40 63 100 160 250 400 630
行程mm 10 16 25 40 60 100
允許壓差ΔMPa 6.1 3.8 2.3 1.4 1.0 2.3 1.6 1.0 0.8 0.6 0.4
基本誤差 ±2.5
回差 % 2.5
死區 % 1.0
始終點偏差 % ±2.5
額定行程偏差 % 2.5
允許泄漏量Q Kv值的0.1%
可調范圍 30:1
配用執
行機構 		PSL PSL201 PSL202 PSL204 PSL208 PSL312 PSL320
3810L 381LSA-08 381LSA-30 381LSB-30 381LSB-50 381LSC-65 381LSC-160
適用溫度 常溫-20℃～+200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
中溫-40℃～+450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
常溫-20℃～+200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
中溫-40℃～+450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti

五、電動角型調節閥 電動執行機構

1、電動執行機構主要性能參數

型號 額定輸出力N 速度mm/s 技術參數
PSL 381L PSL 381L PSL 381L PSL 381L
201 381LSA-08
381LXA-08 		1000 800
800 		0.25 4.2
4.2 		電源：AC220V 50Hz
輸入信號：DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號：DC4～20mA
防護等級：IP67
帶手輪
電源：AC220V 50Hz
輸入信號：DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號：DC4～20mA
防護等級：相當IP55
隔爆標志：ExdⅡBT4
帶手柄
202 381LSA-20
381LXA-20		 2000 2000
2000 		0.50 2.1
2.1
204 381LSB-30
381LXB-30		 4500 3000
3000 		0.50 3.5
3.5
208 381LSB-50
381LXB-50		 8000 5000
5000 		1.00 1.7
1.7
312 381LSC-65 12000 6500 0.60 2.8
325 381LSC-99 25000 10000 1.0 2.0

2、主要性能指標

項目 指標值
基本誤差％ 配3810L±2.5； 帶定位器 ±1.0
回差％ 配381L ±2.0； 配PSL±1.0
死區％ 1.0
始終點偏差％ 電開 始點 ±2.5
終點 ±2.5
電關 始點 ±2.5
終點 ±2.5
可調范圍 30:1
額定行程偏差％ 2.5
泄量量L/H 符合JB/T7387-94 IV級 小于閥的額定容量×10-4

3、允許壓差

公稱通徑 20 25 40 50 65 80 100 150 200 250 300
閥座直徑 10 12 15 20 25 32 40 50 65 80 100 125 150 200 250 300
執行機構 允許壓差△P（MPa）
配PSL PSL202 6.4 6.4 6.4 4.90 3.14 1.92 1.23 0.78
PSL204 4.31 2.76 1.76 1.04 0.69 0.44
PSL208 1.86 1.23 0.78 0.50 0.35 0.20
PSL320 ?1.26 0.87 0.49 0.32 0.22
配361L 381LSA-20 6.4 6.4 6.4 4.90 3.14 1.92 1.23 0.78
381LSB-50 4.79 3.06 1.96 1.16 0.76 0.49
381LSC-65 1.51 0.99 0.64 0.41 0.28
381LSC-99 0.63 0.44 0.25 0.16 0.11

注:實際配置需根據具體工藝參數確定。如果允許壓差一清楚或大工作壓差超出列表范圍，請與我們聯系，采取適當方法可解決

六、電動角型調節閥 主要外型尺寸

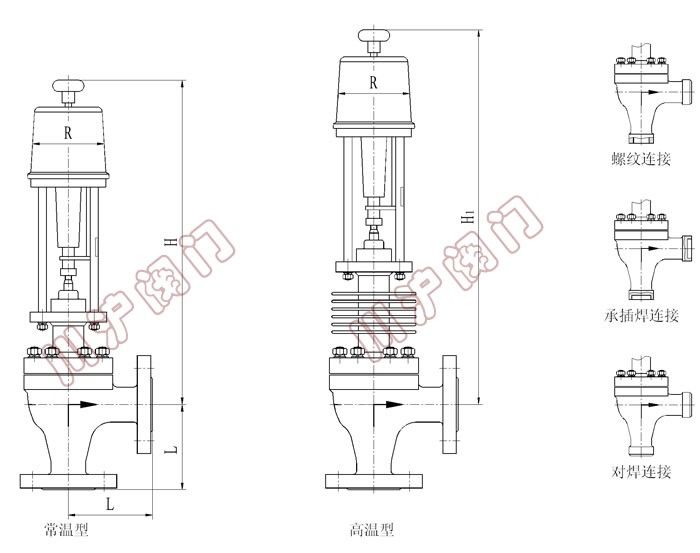

ZDSJ電動角型調節閥( 外型尺寸圖）
公稱通徑（DN） 20 25 32 40 50 65 80 100 125 150 200 250 300
L PN16/25 95 100 105 115 125 145 155 175 200 225 275 95 100
PN40 95 100 105 115 125 145 155 175 200 225 275 95 100
PN64、100 115 115 130 130 150 170 190 215 250 275 325 115 115
H PN16/25 349 350 358 378 393 494 503 521 634 696 715 840 915
PN40 349 350 358 378 393 494 503 521 634 696 715 840 915
PN64/100 355 358 365 384 400 502 512 530 641 705 724 860 934
H1 PN16/25 444 445 458 478 492 594 628 646 759 846 915 974 1025
PN40 444 445 458 478 492 594 628 646 759 846 915 974 1025
PN64/100 450 450 465 485 500 602 635 655 768 855 935 988 1050
R 201 202 204 208、210 210、316 320
壓力等級 GB：1.6、2.5、4.0、6.4、10.0MPa ANSI：150、300、600LB JIS：10、20、30、40K

注：表中尺寸為不帶標準型附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據。
