ZRSF(H)電動三通分(合)流調節閥

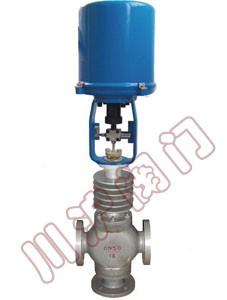

電動三通分(合)流調節閥(配3810執行器） 電動三通分(合)流調節閥(配PS執行器）

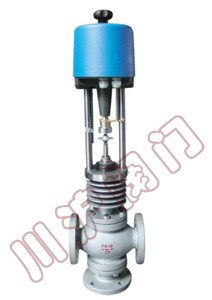

電動三通分(合)流調節閥(配3810執行器） 電動三通分(合)流調節閥(配PS執行器）

一、電動三通分(合)流調節閥 概述

　　 ZRSF(H)電動三通分(合)流調節閥采用雙閥芯上下導 向結構，配用電動執行機構機構，閥體為三通結構，即一進兩出（分流型），兩進一出（合流型），從而達 到流體混合升溫或降溫，或流體不等量分流，滿足不同工礦的 使用要求。該閥體具有結構緊湊、重量輕、動作靈敏、壓降損 失小、閥容量大、流量特性精確和維修方便等優點�？捎糜诟� 種不同的工作條件，特別適用于石油工業熱交換器的溫度控制 系統和其他的各行業的自動化控制系統。 本系列產品有常溫型、高溫型、低溫型、調節切斷型、波 紋管密封型等多種型式。產品公稱壓力等級有PN1.6、4.0 6.4； 閥體口徑范圍DN20-DN300；適用流體溫度-150℃-+560℃范圍 內多種檔次；泄露等級氛分為Ⅳ級、Ⅴ級、Ⅵ級；流量特性有 直線、等百分比。多種規格可供選擇。

二、電動三通分(合)流調節閥 主零件材料及結構圖

1 閥體 WCB CF8 CF8M CF3M
2 閥座 304 304 316 316L
3 閥芯 304 304 316 316L
4 導向套 WCB CF8 CF8M CF3M
5 閥蓋 WCB CF8 CF8M CF3M
6 閥桿 304 304 316 316L
7 填料 PTFE/柔性石墨
8 彈簧 65Mn 304 316 316L
9 螺母 304 304 316 316L

三、電動三通分(合)流調節閥 閥蓋形式

注：常溫型：常溫型工作溫度-20-+200℃，泄露等級為Ⅳ級。
高溫型閥蓋增設散熱片，可用于介質溫度-60-+450℃的場合。
波紋管密封型對上下移動的閥桿形成完全的密封，堵絕流體外漏。
低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。

四、動三通分(合)流調節閥 主要技術參數

公稱通徑DN（mm） 20 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數
(KV)		 合流 6.3 8.5 13 21 34 53 85 135 210 340 535 800 1280
分流 85 135 210 340 535 800 1280
額定行程L（mm） 16 25 40 60 100
公稱壓力PN（MPa） 1.6 2.5 4.0 6.4 10.0
執行機構型號 PSL PSL201 PSL202 PSL204 PSL208 PSL312 PSL320
3810L 381LSA-08 381LSA-20 381LSB-30 381LSB-50 381LSC-65 381LSC-160
固有流量特性 直線、等百分比
固有可調比 30：1
工作溫度t（℃） 普通型：鑄鋼-40-250；鑄不銹鋼-60-250 散熱型：鑄鋼-40-450；鑄不銹鋼-60-450
輸入信號 0-10mADC、4-20mADC、220VAC（開關信號）
電源電壓 220VAC 50Hz

五、電動三通分(合)流調節閥 電動執行機構

1、電動執行機構主要性能參數

型號 額定輸出力N 速度mm/s 技術參數
PSL 381L PSL 381L PSL 381L PSL 381L
201 381LSA-08
381LXA-08 		1000 800
800 		0.25 4.2
4.2 		電源：AC220V 50Hz
輸入信號：DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號：DC4～20mA
防護等級：IP67
帶手輪
電源：AC220V 50Hz
輸入信號：DC4-20mA
DC1-5V
(信號線用屏蔽線)
輸出信號：DC4～20mA
防護等級：相當IP55
隔爆標志：ExdⅡBT4
帶手柄
202 381LSA-20
381LXA-20		 2000 2000
2000 		0.50 2.1
2.1
204 381LSB-30
381LXB-30		 4500 3000
3000 		0.50 3.5
3.5
208 381LSB-50
381LXB-50		 8000 5000
5000 		1.00 1.7
1.7
312 381LSC-65 12000 6500 0.60 2.8
325 381LSC-99 25000 10000 1.0 2.0

2、主要性能指標

項目 指標值
基本誤差％ 配3810L±2.5； 帶定位器 ±1.0
回差％ 配381L ±2.0； 配PSL±1.0
死區％ 1.0
始終點偏差％ 電開 始點 ±2.5
終點 ±2.5
電關 始點 ±2.5
終點 ±2.5
可調范圍 30:1
額定行程偏差％ 2.5
泄量量L/H 符合JB/T7387-94 IV級 小于閥的額定容量×10-4

3、、允許壓差

公稱通徑 20 25 40 50 65 80 100 150 200 250 300
閥座直徑 10 12 15 20 25 32 40 50 65 80 100 125 150 200 250 300
執行機構 允許壓差△P（MPa）
配PSL PSL202 6.4 6.4 6.4 4.90 3.14 1.92 1.23 0.78
PSL204 4.31 2.76 1.76 1.04 0.69 0.44
PSL208 1.86 1.23 0.78 0.50 0.35 0.20
PSL320 ?1.26 0.87 0.49 0.32 0.22
配381L 381LSA-20 6.4 6.4 6.4 4.90 3.14 1.92 1.23 0.78
381LSB-50 4.79 3.06 1.96 1.16 0.76 0.49
381LSC-65 1.51 0.99 0.64 0.41 0.28
381LSC-99 0.63 0.44 0.25 0.16 0.11

注:實際配置需根據具體工藝參數確定。如果允許壓差一清楚或大工作壓差超出列表范圍，請與我們聯系，采取適當方法可解決

六、ZRSF(H)電動三通分(合)流調節閥 主要外型尺寸

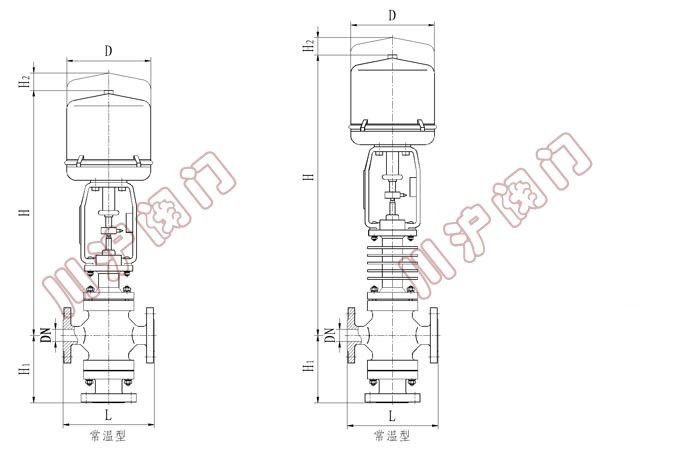

ZRSF(H)電動三通分(合)流調節閥( 外型尺寸圖）
公稱通徑（DN） 20 25 32 40 50 65 80 100 125 150 200 250 300
結構長度
（L） 		PN16/25 180 185 200 220 250 275 305 350 410 450 550 670 770
PN40 185 190 210 230 255 285 310 355 425 460 560 690 795
PN64 190 200 220 240 265 295 320 370 440 475 570 752 819
常溫型
（H） 		PN16/25 535 553 556 698 703 959 969 981 1061 1076 1109 1361 1458
PN40 540 558 561 703 708 964 974 986 1066 1081 1114 1366 1463
PN64 545 563 566 708 713 969 979 991 1071 1086 1119 1371 1468
高溫型
（H） 		PN16/25 735 753 756 898 903 1209 1219 1231 1381 1396 1429 1711 1808
PN40 745 763 766 908 913 1219 1229 1241 1391 1406 1439 1721 1818
PN64 755 773 776 918 923 1229 1239 1251 1401 1416 1449 1731 1828
H1 PN16/25 95 117 120 139 144 188 208 220 268 278 320 441 465
PN40 100 122 125 144 149 193 213 225 273 283 325 446 470
PN64 105 127 130 149 154 198 218 230 278 288 330 451 475
H2 87 90
D 225 257 310
壓力等級 GB：1.6、2.5、4.0、6.4MPa ANSI：150、300、600LB JIS：10、20、30K
執行機構 PSL系列、3810系列、DKJ或DKZ系列等

相關名稱：電動三通分流調節閥 電動三通合流調節閥 電動三通調節閥
