川滬首頁 >> 產品展示 >> 電動調節閥 >> 電動三通合流調節閥

電動三通合流調節閥|電動防爆三通調節閥

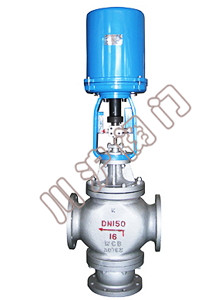

電動三通合流調節閥
電動三通合流調節閥

一、電動三通合流調節閥 概述

電動三通合流調節閥 型號：ZRSH，是由3810L 直行程電動執行機構和三通合流閥體組成。電動執行機構可以選用普通型和防爆型，防爆型電動執行機構防爆等級為ExdII BT4。三通合流調節閥閥體，材質有鑄鋼（WCB）、304不銹鋼、304L不銹鋼、316不銹鋼、316L不銹鋼。根據閥門通過的介質不同，如高溫導熱油或是高溫水蒸氣，可選用高溫型三通調節閥閥體（閥體上增加散熱片）。三通合流調節閥是兩進一出。三通合流調節閥所配的電動執行機構，提供控制信號4-20mA，反饋信號4-20mA。電動三通調節閥也是可以根據客戶需求，定做成開關型電動三通合流調節閥。電動執行機構電壓默認為AC 220V，可配380V電壓。

二、電動三通合流調節閥 技術參數

公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
閥座直徑 20 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數(KV) 分流閥 6.3 8.5 13 21 34 53 85 135 210 340 535 800 1360
合流閥 - - - - - - 85 135 210 340 535 800 1360
允許壓差(MPa) 3.5 3.2 2.2 2.2 1.4 1.38 0.94 0.61 0.51 0.36 0.2 0.19 0.13
流量特性 直線性、等百分比
公稱壓力(MPa) PN1.6、2.5、4.0、6.4
額定行程 16 25 40 60 100
閥蓋形式 標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)
壓蓋形式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式 雙導向型套筒式閥芯
配置執行器類別 381L系列電動執行器、PSL系列電動執行器、(亦可指定其它品牌執行器)
執行器參數 電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
防護等級：相當IP55、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
環境溫度：-25～+70℃、環境濕度：≤95%

三、電動三通合流調節閥 電動執行機構

電動執行機構 3810L 防爆電動執行機構 3810L-FB
電動執行機構 3810L 防爆電動執行機構 3810L-FB

四、電動三通合流調節閥 電動執行機構參數

型號 額定輸出力N 速度mm/s 大行程
381LSA-08
381LXA-08 		800
800 		4.2
4.2 		30
381LSA-20
381LXA-20		 2000
2000 		2.1
2.1
381LSB-30
381LXB-30		 3000
3000 		3.5
3.5 		60
381LSB-50
381LXB-50		 5000
5000 		1.7
1.7
381LSC-65 6500 2.8 100
381LSC-99 10000 2.0
381LSC-160 16000 1.0

五、電動三通合流調節閥 閥蓋形式

電動三通合流調節閥 標準型 電動三通合流調節閥 高溫型 電動三通合流調節閥 低溫型 電動三通合流調節閥 波紋管型
電動三通合流調節閥 標準型 電動三通合流調節閥 高溫型 電動三通合流調節閥 低溫型 電動三通合流調節閥 波紋管型

注：常溫型：常溫型工作溫度-20-+200℃，泄露等級為Ⅳ級。
高溫型閥蓋增設散熱片，可用于介質溫度-60-+450℃的場合。
波紋管密封型對上下移動的閥桿形成完全的密封，堵絕流體外漏。
低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。

六、電動三通合流調節閥 外形尺寸圖

電動三通合流調節閥 外形尺寸圖
電動三通合流調節閥 外形尺寸圖

七、電動三通合流調節閥 連接尺寸參數

公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
L PN16/25 180 185 200 220 250 275 305 350 410 450 550 670 770
PN40 185 190 210 230 255 285 310 355 425 460 560 690 795
PN64 190 200 220 240 265 295 320 370 400 475 570 752 819
H PN16/25 140 140 150 160 180 200 222 230 270 280 306 474 584
PN40 140 140 150 160 180 200 222 230 270 280 306 474 584
PN64 150 160 170 180 200 220 240 260 300 322 380 495 605
H1 155 155 175 180 200 235 250 260 330 350 420 530 680
H2 3810L 373 373 495 495 495 700 700 700 725 725 725 725 725
PSL 465 465 465 465 465 560 560 560 560 560 788 788 788
D 3810L 225 225 225 225 225 257 257 257 310 310 310 310 310
PSL 177 177 177 177 177 182 182 182 182 182 218 218 218

八、氣動鑄鋼單座調節閥 訂貨須知

1.公稱通徑
2.公稱壓力
3.連接方式
4.執行機構
5.作用方式
6.工藝介質及狀態
7.閥前壓力、閥后壓力
8.大、正常、小流量
9.使用溫度
