川滬首頁 >> 產品展示 >> 電動球閥 >> 電動O型球閥

電動O型球閥|電動防爆球閥

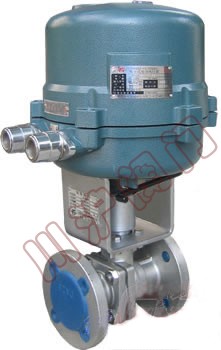

ZAJQ-FB電動防爆球閥 ZAJQ-FB電動防爆球閥 結構圖

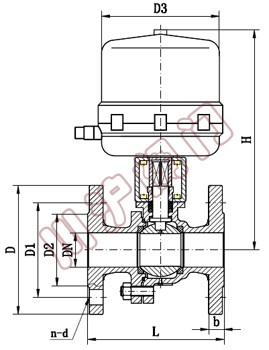

電動O型球閥 電動O型球閥 結構圖

一、電動O型球閥 結構特點及應用范圍

ZHRO型電動O型球閥，是由電子式角行程電動執行機構3610R或3410R系列與球閥調節機構組成。具有結構簡，切換迅速、流通能力大，零泄漏等特點，適用于高粘度、含纖維、固體顆粒流體的場合，廣泛應用于石油化工，冶金、輕工等工業自控領域?qū)怏w、液體輸送管道中介質的切斷或流通。

二、電動防爆球閥 設計標準

1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。

三、電動防爆球閥 主要技術參數

公稱通徑 mm 15 20 25 32 40 50 65 80 100
額定流量系數Kv 20 38 72 110 170 270 380 510 940
公稱壓力 MPa 1.0；1.6；2.5；4.0；6.4
額定轉角 ° 0～90
流量特性 快開
介質溫度 ℃ -20～120
閥體材質 HT200 ；ZG230-450 ；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti
球體材質 1Cr18Ni9；0Cr18Ni12Mo2Ti
配執行機構型號 PN10、16 361RSA-05
341RSA-05		 361RS(X)B-10
341RS(X)B-10		 361RSC-30
341RSC-30
PN40 361RS(X)B-10
341RS(X)B-10		 361RSC-30
341RSC-30		 361RSD-150
341RSD-150

四、電動防爆球閥 執行器主要技術參數

類別 型 號 輸出力矩 N.m 動作時間 S/90° 技術參數
普通型 361RSA-05
341RSA-05 		50 17 電 源：220±10%Va.c.50Hz
驅動電機：交流可逆電機
輸入信號：1-5V d.c.
4-20mA d.c.(信號線用屏蔽線)
開度信號：4-20mA d.c.
保護等級：相當IP55
防爆標志：ExdⅡBT4
361RSB-10
341RSB-10		 100 18
361RSC-30
341RSC-30		 300 24
361RSD-150
341RSD-150 		1500 42
防爆型 361RXB-10
341RXB-10 		100 18

四、電動防爆球閥 主要外形尺寸

PN16電動防爆球閥外形尺寸

公稱通徑 L D D1 D2 n-d H D3
15 130 95 65 46 4-φ14 322 260
20 140 105 75 56 4-φ14 325 260
25 150 115 85 65 4-φ14 333 260
32 164 135 100 76 4-φ18 427 290
40 180 145 110 84 4-φ18 448 290
50 200 160 125 99 4-φ18 456 290
65 220 185 145 118 4-φ18 495 380
80 250 195 160 132 8-φ18 535 380
100 280 215 180 156 8-φ18 568 380
125 320 245 210 184 8-φ18 635 380
150 360 280 240 211 8-φ22 700 380
200 400 335 295 266 12-φ22 860 520

PN40電動防爆球閥外形尺寸

公稱通徑 L D D1 D2 n-d H D3
20 140 105 75 65 4-φ14 366 290
25 150 115 86 76 4-φ18 366.5 290
32 180 140 100 84 4-φ18 426 380
40 200 150 110 99 4-φ18 506 380
50 220 165 125 118 4-φ18 516 380
65 250 185 145 132 8-φ18 610 520
80 280 200 160 156 8-φ18 670 520
100 320 235 190 184 8-φ22 698 520
125 400 270 220 211 8-φ26 710 520
150 400 300 250 284 8-φ26 730 520

五、電動防爆球閥 訂貨須知　

1.產品型號與名稱 2.公稱通徑DN及額定流量系數KV 3.公稱壓力和壓差 4.流量特性 5.閥體和閥內組件材料 6.適用溫度 7.是否帶附件 8.控制信號是4-20mA電流或1-5v電壓信號
感謝您訪問我們的網站，如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服！

相關名稱：電動O型球閥 電動防爆球閥
