川滬首頁 >> 產品展示 >> 電動球閥 >> 電動超薄球閥

電動超薄球閥|電動不銹鋼超薄球閥

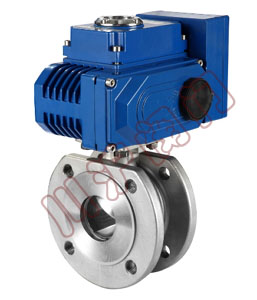

電動超薄球閥 電動超薄球閥 結構圖
電動超薄球閥 電動超薄球閥 結構圖

一、電動超薄球閥 概述

電動超薄球閥是有電動角行程執行機構和超薄球閥組成。電動執行機構可以是開關型和調節型，電動超薄球閥輸入輸出信號4-20mA。超薄球閥，閥體材質根據客戶使用工況選型，閥體材質可以是鑄鋼和不銹鋼材質。電動超薄球閥具有結構緊湊，重量輕，電動執行機構精小，性能穩定等特點。電動超薄球閥根據不同的參數，選型不同，可以是電動鑄鋼超薄球閥、電動不銹鋼超薄球閥、電動開關型超薄球閥、電動調節型超薄球閥等。

二、電動超薄球閥 技術參數

公稱通徑 DN10～150mm
公稱壓力 PN1.6 2.5 4.0 6.4 31.5MPa(定制)
泄漏量 軟密封:零泄漏 硬密封:≤額定流量的10-5
流量特性 快開特性
可調范圍 DN10-80 DN100-150
250:1 350:1
閥體形式 整體式鍛造、整體式鑄造
連接形式 超薄法蘭式、對夾式
閥芯形式 "O"型球形閥芯
密封填料 V型聚四氟乙烯填料、柔性石墨填料等
基本誤差 ±1%
死區 ≤1%
回差 ≤1%
適用溫度 密封面
PTFE≤180℃、PPL≤300℃、硬密封≤450℃
執行機構 可另配CH、CHV、HQ、361RS等系列電子式電動執行機構

四、電動超薄球閥 電動執行機構參數

執行器類別 CH系列執行器參數 HQ系列執行器參數
電源電壓 標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩 50N·M～2000N·M 50N·M～3000N·M
動作范圍 0～90° 0～360° 0～90°、0°～270°可選
控制方式 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間 15秒/30秒/60秒 18S～112S
保護裝置 過熱保護 內置過熱保護、過載保護
環境溫度 -30°～60° -20℃～+70℃
手動操作 同附帶手柄操作 機械離合機構，配手輪操作
機械限位 電氣、機械二重限位 2個外部調整螺栓
防護等級 IP65 IP65、IP67、可定制IP68
防爆等級 無防爆 ExdⅡ BT4,ExdⅡ CT6
位置測量 可選裝開關或電位計 電位計、比例控制單元
驅動電機 8W/E 鼠籠式異步電機
進線接口 PE1/2〞進線線鎖 2個 PF 3/4"
殼體材料 鋁合金 鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層 干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點

五、電動超薄球閥 閥門性能規范

公稱通徑DN(mm) DN15-150
公稱壓力 PN(MPa) 1.6 2.5 4.0 6.4
試驗壓力 強度試驗 15.0 24.0 37.5 48.0
密封試驗 11.0 17.6 27.5 35.2
低壓氣密試驗 0.5～0.7
適用介質 水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)

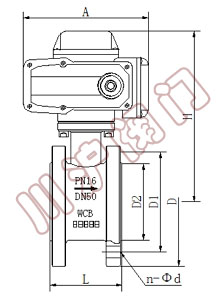

六、電動超薄球閥 外形尺寸數據表

公稱通徑DN(mm) L D D1 D2 n-Φd H（配CH） H（配HQ） A（配CH） A（配HQ）
15 35 95 65 45 4-M12 291 350 155.2 150
20 38 105 75 55 4-M12 296 360 155.2 150
25 42 115 85 65 4-M12 301 365 155.2 150
32 50 135 100 78 4-M16 311 380 195 180
40 60 145 110 85 4-M16 318 400 195 180
50 70 160 125 100 4-M16 326 420 234 200
65 95 180 145 120 4-M16 336 430 234 200
80 118 195 160 135 8-M16 363 470 271 220
100 140 215 180 155 8-M16 383 480 325 230
125 175 245 210 185 8-M16 403 510 414 230
150 210 280 240 210 8-M16 418 510 420 230
