川滬首頁 >> 產品展示 >> 電動球閥 >> 電動對夾保溫球閥

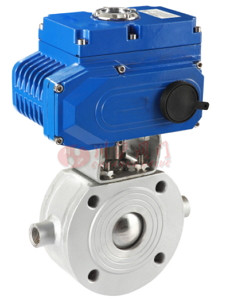

電動對夾保溫球閥

電動對夾保溫球閥
電動對夾保溫球閥

一、電動對夾保溫球閥 概述

上海川滬閥門有限公司設計、研發的電動對夾保溫球閥主要應用于化工、石油、制藥、冶金等行業的系統管路中，主要作用是輸送在常溫狀態下會凝固、易結晶的介質。具有結構緊湊、體積小、重量輕、密封性能好、啟閉靈活、安裝方便等特點。電動對夾保溫球閥也稱電動對夾夾套球閥，是在球閥的基礎上焊裝金屬夾套，用于注入蒸汽或其它保溫、保冷介質，確保閥內介質能夠正常工作。保溫夾套球閥具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。
電動對夾保溫球閥型號：CHBQ971F、CHBQ971PPL

二、電動對夾保溫球閥 技術參數

公稱壓力或壓力級 產品型號
PN1.0MPa CHBQ971F-10C CHBQ971F-10P CHBQ971F-10P8 CHBQ971F-10P3 CHBQ971F-10R CHBQ971F-10R8 CHBQ971F-10R3
PN1.6MPa CHBQ971F-16C CHBQ971F-16P CHBQ971F-16P8 CHBQ971F-16P3 CHBQ971F-16R CHBQ971F-16R8 CHBQ971F-16R3
PN2.5MPa CHBQ971F-25 CHBQ971F-25P CHBQ971F-25P8 CHBQ971F-25P3 CHBQ971F-25R CHBQ971F-16R8 CHBQ971F-25R3
CLASS150 CHBQ971F-150(LB)C CHBQ971F-150(LB)P CHBQ971F-150(LB)P8 CHBQ971F-150(LB)P3 CHBQ971F-150(LB)R CHBQ971F-150(LB)R8 CHBQ971F-150(LB)R3
10K CHBQ971F-10(K)C CHBQ971F-10(K)P CHBQ971F-10(K)P8 CHBQ971F-10(K)P3 CHBQ971F-10(K)R CHBQ971F-10(K)R8 CHBQ971F-10(K)R3
主要零件材料 閥體 WCB ZGlCr18Ni9Ti CF8(304) CF8(304L) ZG1Cr18Ni12Mo2Ti CF8M(316) CF8M(316L)
球體、閥桿 2Crl3 lCr18Ni9Ti 0Cr18Ni9(304) 0Cr18Ni9(304L) 1Cr18Ni2Mo2(316) 0Cr17Ni2Mo2(316) 0Cr17Ni2Mo2(316L)
密封圈 聚四氟乙烯　　　對位聚苯
填料、墊圈 V型聚四氟乙烯　　柔性石墨環　　聚四氟乙烯片　　柔性石墨復合墊
適用工況 適用介質 重油、膠類等 硝酸腐蝕性介質 強氧化性介質 醋酸等腐蝕性介質 尿素等腐蝕性介質
適用溫度 -28-300℃
配管法蘭 JB79-59、GB9113、SH3406　　　ANSI　B16.5　JIS　B2212

三、電動對夾保溫球閥 執行器參數

執行器類別 CHV系列執行器參數 CHQ系列執行器參數
電源電壓 標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩 50N·M～2000N·M 50N·M～3000N·M
動作范圍 0～90° 0～360° 0～90°、0°～270°可選
控制方式 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間 15秒/30秒/60秒 18S～112S
保護裝置 過熱保護 內置過熱保護、過載保護
環境溫度 -30°～60° -20℃～+70℃
手動操作 同附帶手柄操作 機械離合機構，配手輪操作
機械限位 電氣、機械二重限位 2個外部調整螺栓
防護等級 IP65 IP65、IP67、可定制IP68
防爆等級 無防爆 ExdⅡ BT4,ExdⅡ CT6
位置測量 可選裝開關或電位計 電位計、比例控制單元
驅動電機 8W/E 鼠籠式異步電機
進線接口 PE1/2〞進線線鎖 2個 PF 3/4"
殼體材料 鋁合金 鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層 干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點

四、電動對夾保溫球閥 性能規范

設計標準 ASME B 16.34 GB/T12224
結構長度 ASME B 16.10 GB/T12221
連接法蘭 ASME B 16.5、JB/T 79
試驗和檢驗 JB/T9092 API 598
適用介質 重油、膠類等易凝固介質

五、電動對夾保溫球閥 結構圖

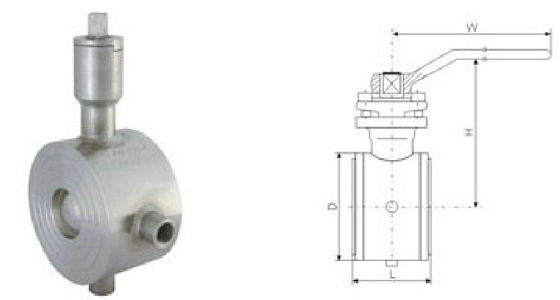

電動對夾保溫球閥結構圖

六、電動對夾保溫球閥 安裝尺寸

公稱通徑(DN) 產品型號
L D W H Z-G
(mm) (in) 1.0MPa 1.6MPa 2.5MPa 150Lb 10k 手動 手動
15 1/2” 40 53 53 53 47 58 130 80 3/8
20 3/4” 45 63 63 63 57 63 170 80 3/8
25 1” 50 73 73 73 66 74 170 100 3/8
32 1 1/4” 60 84 84 84 75 84 200 110 1/2
40 1 1/2” 70 94 94 94 85 89 250 120 1/2
50 2” 80 109 109 109 103 104 250 130 1/2
65 2 1/2” 110 129 129 129 122 124 350 140 1/2
80 3” 120 144 144 144 135 134 350 150 1/2
100 4” 140 164 164 170 173 159 420 180 1/2
