川滬首頁 >> 產品展示 >> 電動蝶閥 >> 精小型電動調節蝶閥

精小型電動調節蝶閥

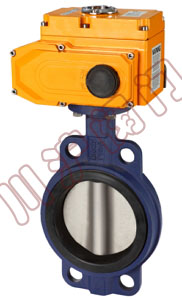

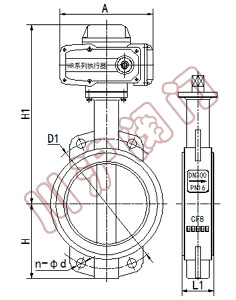

精小型電動調節蝶閥 精小型電動調節蝶閥 結構圖
精小型電動調節蝶閥 精小型電動調節蝶閥 結構圖

一、精小型電動調節蝶閥 概述

精小型電動調節蝶閥是有CHV精小型電動執行機構和蝶閥閥體組成，其中,CHV電動執行機構為調節型，輸入輸出信號4-20mA或1-5V DC進行控制。蝶閥閥體可以根據閥門使用現場的工況來進行選型，對于溫度要求不高和介質要求不嚴的場合，可以選用對夾式軟密封蝶閥、法蘭式軟密封蝶閥。如果是溫度比較高的場合，已經超過了橡膠的耐溫點，或者閥門壓力需要在1.6MPa和2.5MPa的耐壓范圍中，可以選用三偏心硬密封蝶閥。精小型電動調節蝶閥可廣泛應用于食品，環保，輕工，石油，化工，教學設備，造紙，電力等到行業的工業過程自動控制系統中。

二、精小型電動調節蝶閥 特點

1.智能調節(4～20mA模擬量信號或1-5V 控制)
2.結構緊湊，所需安裝空間小。
3.蝶閥閥體多樣化選擇，可定制性強。
4.整體重量小，安裝輕便。

三、精小型電動調節蝶閥 執行機構

執行器類別 CH系列執行器參數 HQ系列執行器參數
電源電壓 標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩 50N·M～2000N·M 50N·M～3000N·M
動作范圍 0～90° 0～360° 0～90°、0°～270°可選
控制方式 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)
動作時間 15秒/30秒/60秒 18S～112S
保護裝置 過熱保護 內置過熱保護、過載保護
環境溫度 -30°～60° -20℃～+70℃
手動操作 同附帶手柄操作 機械離合機構，配手輪操作
機械限位 電氣、機械二重限位 2個外部調整螺栓
防護等級 IP65 IP65、IP67、可定制IP68
防爆等級 無防爆 ExdⅡ BT4,ExdⅡ CT6
位置測量 可選裝開關或電位計 電位計、比例控制單元
驅動電機 8W/E 鼠籠式異步電機
進線接口 PE1/2〞進線線鎖 2個 PF 3/4"
殼體材料 鋁合金 鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層 干粉，環氧聚酯，具有超強防腐功能
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點

四、精小型電動調節蝶閥 主要技術參數

公稱通徑DN(mm) 50～1200
公稱壓力 PN0.6、1.0、1.6、2.5MPa
連接形式 對夾式、法蘭式
閥板形式 垂直板式
流量特性 近似快開型
動作范圍 0～90°
泄露量 按GB/T4213-92，為Kv值的10-4，軟密封：零泄漏
基本誤差 ±2.5%
回差 ±2.5%
死區 1% (可調)
可調范圍 50:1
配置執行機構 選配PSQ、HQ、361RS、CHV等系列角行程電動執行機構
控制方式 智能調節(4～20mA模擬量信號控制)

五、精小型電動調節蝶閥 性能規范

公稱通徑 DN（mm） 50～1600
公稱壓力 PN（MPa） 0.6 1.0 1.6
試驗壓力 強度試驗 0.9 1.5 2.4
密封試驗 0.66 1.1 1.76
氣密封試驗 0.6 0.6 0.6
適用溫度 ≤150℃
適用介質 具有腐蝕性介質

六、精小型電動調節蝶閥 產品尺寸參數　(單位:mm)

公稱通經(DN) 主要尺寸
L L1/L2 H H1 1.0MPa 1.6MPa 2.5MPa
硬密封 軟密封 D D1 n-Фd D D1 n-Фd D D1 n-Фd
50 108 43 112 63 530 165 125 4-18 165 125 4-18 165 125 4-18
65 112 46 115 70 530 185 145 4-18 185 145 4-18 185 145 8-18
80 114 46 120 83 565 200 160 4-18 200 160 8-18 200 160 8-18
100 127 52 138 105 600 220 180 8-18 220 180 8-18 235 190 8-22
125 140 56 164 115 640 250 210 8-18 250 210 8-18 270 220 8-26
150 140 56 175 137 705 285 240 8-22 285 240 8-22 300 250 8-26
200 152 60 200 164 775 340 295 8-22 340 295 12-22 360 310 12-26
250 165 68 243 206 945 395 350 12-22 405 355 12-26 425 370 12-30
300 178 78 250 230 1070 445 400 12-22 460 410 12-26 485 430 16-30
350 190 78 280 248 1140 505 460 16-22 520 470 12-26 555 490 16-33
400 216 102 305 289 1210 565 515 16-26 580 525 16-26 620 550 16-36
450 222 114 350 320 1335 615 565 20-26 640 585 16-30 670 600 20-36
500 229 127 380 343 1415 670 620 20-26 715 650 20-30 730 660 20-36
600 267 154 445 413 1605 780 725 20-30 840 770 20-33 845 770 20-39
700 292 165 480 478 1844 895 840 24-30 910 840 24-36 960 875 24-42
800 318 190 530 525 2040 1015 950 24-33 1025 950 24-39 1085 990 24-48
900 330 203 580 585 2255 1115 1050 28-33 1125 1050 28-39 1185 1090 28-48
1000 410 216 650 640 2380 1230 1160 28-36 1255 1170 28-42 1320 1210 28-56
1200 470 254 760 755 2640 1455 1380 32-39 1485 1390 32-48 1530 1420 32-56
