川滬首頁 >> 產品展示 >> CV3000調節閥 >> 電動高壓籠式調節閥

KHPS電動高壓籠式調節閥

KHPS電動高壓籠式調節閥(配防爆執行器)
KHPS電動高壓籠式調節閥(配防爆執行器)

一、電動高壓籠式調節閥 概述

川滬牌V230Y型自力式壓力調節閥由閥體、閥座、閥芯部件等組成，是一種無需外來能源而只依靠被調介質自身的壓力變化進行自動調節壓力的節能型產品，可用于非腐蝕性的液體、氣體和蒸汽等介質的壓力控制裝置。和ZZYP相比,控制彈簧由于離閥體較遠,不易受介質溫度而影響,以及更易于更換或調整彈簧的特點。因此廣泛用于石油、化工、冶金、輕工等工業部門及城市供熱、供暖系統�！　”井a(chǎn)品有公稱壓力PN16、40，公稱通徑范圍20～300mm，使用溫度≤350℃。多種多樣的品種可供選擇。比老型式有更大壓差范圍。

二、電動高壓籠式調節閥 主要技術參數

型式：單座鑄造球型閥
公稱通徑：25、40、50、80mm
公稱壓力：ANSI 900、1500、2500 JIS 63K
連接型式：法蘭連接：RF、RJ
法蘭標準：JIS B2201-1984、ANSI B16.5-1981等
焊接連接：嵌接焊SW（25～80mm）對接焊BW(80mm)
材料：碳鋼（ZG230-450）、CrMo鋼、不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）等
上閥蓋：常溫型（P）：-5～+230℃
伸長Ⅰ型（E1）： +230～+566℃
注:工作溫度不準超過各種材料的允許范圍。
壓蓋型式：螺栓壓緊式
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
閥內組件
閥芯型式：單座柱塞型閥芯
流量特性：等百分比特性（%）和線性特性（L），參考圖1
材料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金等

三、電動高壓籠式調節閥 電動執行機構

型　　式：DKZ系列電動執行機構；361L系列電子式電動執行機構；RS系列電動執行機構；PSL系列電子式電動執行機構
輸入信號：DKZ執行機構：Ⅱ型0～10mA·DC(輸入電阻200Ω)；Ⅲ型4～20mA·DC(輸入電阻 250Ω) 361L執行機構：4～20mA·DC或1～5V(輸入電阻250Ω) RS執行機構：0～10mA·DC、4～20mA·DC PSL執行機構：4～20mA·DC
電源電壓
DKZ執行機構：220V，50Hz。
361L執行機構：220V，50/60Hz。
RS執行機構：單相控制220V·AC±5%；三相控制380V±5%。
PSL執行機構：單相控制220V，50Hz
手動機構：DKZ執行機構：手輪；361L執行機構：離合式；RS執行機 構：手輪；PSL執行機構：手輪
環境溫度：－20～＋60℃
閥作用型式：電關式或電開式

四、電動高壓籠式調節閥 主要性能

泄漏量：金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104-1976IV級
　　　  軟閥座：小于閥額定容量的10-7, 符合ANSI B16.104-1976IV級
回  差：氣動帶定位器：小于全行程的1%，不帶定位器：小于全行程的3%（LHA1型小于全行程的5%）
電動配DKZ執行機構為1.5%；配361L執行機構為2%；配RS執行機構為1%；配PSL執行機構為1%
基本誤差：氣動帶定位器：小于全行程的±1%， 不帶定位器：小于全行程的±5%
電動執行器配DKZ執行機構為±2.5%；配361L執行機構為±2%；配RS執行機構為±1%；配PSL執行機構為±1%
注：采用標準的V型聚四氟乙烯填料
可調范圍：50：1（0.25≤Cv≤14）或30：1（CV≤0.16）

五、電動高壓籠式調節閥 CV值和行程

公稱通徑 25 40 50 80
閥座直徑   25 32 40 32 40 50 50 65 80
額定Cv值 等百分比（%）線性（L） JIS63K
ANSI 900
ANSI 1500		 0.25 0.4 0.63 1.0 1.6 2.5 4.0 6.3 12 12 17 25 17 25 47 47 75 110
ANSI 2500 - 12 17 12 17 31 31 47 75
額定行程 14.3 25 38

六、電動高壓籠式調節閥 流量特性

流量曲線圖

注:1、如果執行機構帶有輔助氣源，應選用二者中較小一個供氣壓力作為計算允許壓差的。
　 2、大允許壓差不準超過ANSI B16.34標準規定的大值。
　 3、進口壓力P1不準超過閥關閉時的大允許壓差。
　 4、大允許壓差隨閥泄漏不同而變化，用一格內上方數字表示閥泄漏量≤0.01%，下方數字表示閥泄漏量≤0.001%

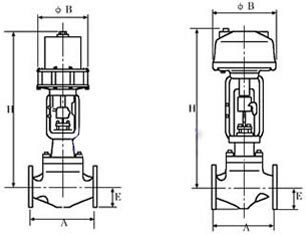

七、電動高壓籠式調節閥 外形尺寸

法蘭距

公稱通徑 L
JIS63K ANSI 900 ANSI 1500 ANSI 2500
RF RF（SW，BW） RJ RF（SW，BW） RJ RF（SW，BW） RJ
25 276 292 292 292 292 318 318
40 323 333 333 333 333 358 361
50 354 375 378 375 378 400 403
80 431 440 443 460 463 498 504

注：法蘭距符合IEC534的標準。

LHA執行器，LAH5執行器 LVA6執行器，LVP執行器
LHA執行器                  LVA5執行器 LVA6執行器                  LVP執行器
公稱通徑 執行機構 H E C φB
ANSI900 JIS 63K ANSI 1500 ANSI 2500 ANSI 900 ANSI 1500 ANSI 2500
常溫型(P) 伸長型(E1) 常溫型(P) 伸長型(E1) 常溫型(P) 伸長型(E1)
25 LHA3D、R 710 840 710 840 740 860 90 90 95 363 350
LHA4D、R 870 1000 870 1000 900 1020 520 470
LVA6R 1115 1245 1115 1245 1145 1265 - 445
LVP5 895 1025 895 1025 925 1045 - 345
40 LHA3D、R 735 875 735 875 780 925 100 105 120 363 350
LHA4D、R 890 1030 890 1030 935 1080 520 470
LVA5D 1280 1420 1280 1420 1325 1470 - 620
LVA5R 1390 1530 1390 1530 1435 1580 - 620
LVA6R 1140 1280 1140 1280 1185 1350 - 445
LVP5 920 1060 920 1060 965 1110 - 345
LVP6 1140 1280 1140 1280 1185 1380 - 445
50 LHA3D、R 765 925 765 925 800 960 110 120 130 363 350
LHA4D、R 925 1085 925 1085 960 1120 520 470
LVA5D 1315 1475 1315 1475 1350 1510 - 620
LVA5R 1425 1585 1425 1585 1460 1620 - 620
LVA6R 1175 1335 1175 1335 1210 1370 - 445
LVP5 955 1115 955 1115 990 1150 - 345
LVP6 1175 1335 1175 1335 1210 1370 - 445
LVP7 1270 1420 1270 1420 1305 1465 - 545
80 LHA3D、R 80 980 800 980 835 1005 140 150 165 363 350
LHA4D、R 960 1140 960 1140 995 1165 520 470
LVA5D 1345 1525 1345 1525 1380 1550 - 620
LVA5R 1455 1635 1455 1635 1490 1660 - 620
LVA6R 1205 1385 1205 1385 1240 1410 - 445
LVP5 985 1165 985 1165 1020 1190 - 345
LVP6 1205 11385 1205 1385 1240 1410 - 445
LVP7 1295 1475 1295 1475 1330 1500 - 545

注：表上H欄尺寸是調節閥不帶手輪機構的數字，如果帶手輪機構，要相應加上手輪機構的尺寸。

重量 Kg

公稱
通徑 		執行機構 法蘭連接 焊接連接
ANSI 900 JIS63K ANSI 150 ANSI 2500 ANSI 900 JIS63K ANSI 150 ANSI 2500
常溫型 (P) 伸長型
(E1)		 常溫型
(P)		 伸長型(E1) 常溫型
(P)		 伸長型
(E1)		 常溫型
(P)		 伸長型
(E1)		 常溫型
(P)		 伸長型
(E1)		 常溫型
(P)		 伸長型
(E1)
25 LHA3D、R 55 60 60 65 85 90 45 50 50 55 70 75
LHA4D、R 85 90 90 95 115 120 80 85 85 90 100 105
LVA6R 230 235 230 235 255 260 220 225 225 230 240 245
LVP5 105 110 105 110 130 135 95 100 100 105 115 120
40 LHA3D、R 60 65 65 70 90 95 50 55 55 60 75 80
LHA4D、R 90 95 95 100 125 130 80 85 85 90 105 110
LVA5D 190 195 195 200 225 230 180 185 185 190 205 210
LVA5R 215 220 220 225 250 255 205 210 210 215 230 235
LVA6R 230 235 235 240 265 270 220 225 225 230 245 250
LVP5 105 110 110 115 140 145 95 100 100 105 120 125
LVP6 180 185 185 190 215 220 170 175 175 180 195 200
50 LHA3D、R 90 80 75 85 110 120 55 65 60 70 85 95
LHA4D、R 100 110 105 115 140 150 85 95 90 100 115 125
LVA5D 200 210 205 215 240 250 185 195 190 200 215 225
LVA5R 225 235 230 240 265 275 210 220 215 225 240 250
LVA6R 240 250 245 255 280 290 225 235 230 240 255 265
LVP5 115 125 120 130 155 165 100 110 105 115 130 140
LVP6 190 200 195 205 230 240 175 185 180 190 205 215
LVP7 300 310 305 315 340 350 285 295 290 300 315 325
80 LHA3D、R 105 115 140 160 225 245 85 95 110 130 170 190
LHA4D、R 135 145 170 190 255 275 115 125 140 160 200 220
LVA5D 235 245 270 290 355 375 215 225 240 260 300 320
LVA5R 260 270 295 315 380 400 240 250 265 285 325 345
LVA6R 275 285 310 330 395 415 255 265 280 300 340 360
LVP5 150 160 185 205 270 290 130 140 155 175 215 235
LVP6 225 235 260 280 345 365 205 215 230 250 290 310
LVP7 335 345 370 390 455 475 315 325 340 360 400 420

相關名稱：電動高壓籠式調節閥 電動高壓防爆調節閥
