KHLS小口徑電動單座調節閥

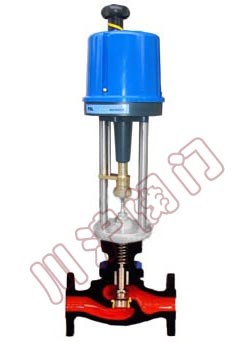

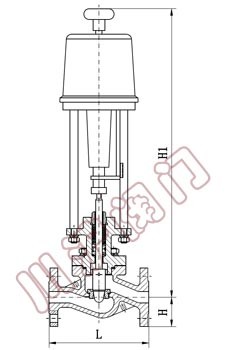

KHLS小口徑電動單座調節閥	KHLS小口徑電動單座調節閥 結構圖

一、小口徑電動單座調節閥概述

川滬牌KHLS小口徑電動單座調節閥結構緊湊，流道呈S流線型，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC534標準。 調節閥的泄漏量符合ANSI B16.104標準。調節閥配用PSL、3610、3810等電動執行機構，其結構緊湊、輸出力大、產品符合GB/T13927-92的標準。

二、小口徑電動單座調節閥 主要技術參數

型    式：直通單座鑄造球型閥
公稱通徑：20、25、40、50、65、80、100、150、200mm
公稱壓力：ANSI 125、150、300、600
          JIS 10、16、20、30、40K
          PN1.6、4.0、6.4MPa
連接型式：法蘭連接：FF、RF、RJ、LG、溝槽型、嵌入型
法蘭標準：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等
焊接連接：嵌接焊SW
材    料：鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、鈦等
上 閥 蓋：常溫型（P）：-17～+230℃
        伸長Ⅰ型（E1）：-45～-17℃ +230～+566℃
        伸長Ⅱ型（E2I）：-100～-45℃
        伸長Ⅱ型（E2W）：-196～-100℃
注:工作溫度不準超過各種材料的允許范圍。
壓蓋型式：螺栓壓緊式
填    料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料 石墨填料
閥內組件
閥芯型式：?jiǎn)巫�柱塞型閥芯
流量特性：金屬閥座 等百分比特性（%）和線性特性（L），參考流量特性曲線圖
Cv值從0.04～14的高精度流量特性符合IEC534-2標準
軟 閥 座：等百分比特性（%）和線性特性（L），參考流量特性曲線圖
注：關于聚四氟乙烯閥座的工作溫度和壓差，參考流量特性曲線圖
材    料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

三、小口徑電動單座調節閥 電動執行器參數

型　  式：DKZ系列電動執行機構；361L系列電子式電動執行機構；RS系列電動執行機構；PSL系列電子式電動執行機構
輸入信號：DKZ執行機構：Ⅱ型0～10mA·DC(輸入電阻200Ω)；Ⅲ型4～20mA·DC(輸入電阻 250Ω) 361L執行機構：4～20mA·DC或1～5V(輸入電阻250Ω) RS執行機構：0～10mA·DC、4～20mA·DC PSL執行機構：4～20mA·DC
電源電壓
DKZ執行機構：220V，50Hz。
361L執行機構：220V，50/60Hz。
RS執行機構：?jiǎn)蜗嗫刂?20V·AC±5%；三相控制380V±5%。
PSL執行機構：?jiǎn)蜗嗫刂?20V，50Hz
手動機構：DKZ執行機構：手輪；361L執行機構：離合式；RS執行機 構：手輪；PSL執行機構：手輪
環境溫度：－20～＋60℃
閥作用型式：電關式或電開式

四、小口徑電動單座調節閥 主要性能

泄漏量：金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104-1976IV級
　　　  軟閥座：小于閥額定容量的10-7, 符合ANSI B16.104-1976IV級
回  差：氣動帶定位器：小于全行程的1%，不帶定位器：小于全行程的3%（LHA1型小于全行程的5%）
電動配DKZ執行機構為1.5%；配361L執行機構為2%；配RS執行機構為1%；配PSL執行機構為1%
基本誤差：氣動帶定位器：小于全行程的±1%， 不帶定位器：小于全行程的±5%
電動執行器配DKZ執行機構為±2.5%；配361L執行機構為±2%；配RS執行機構為±1%；配PSL執行機構為±1%
注：采用標準的V型聚四氟乙烯填料
可調范圍：50：1（0.25≤Cv≤14）或30：1（CV≤0.16）

五、小口徑電動單座調節閥 CV值和行程

注：1、符號○和△表示閥的規格范圍。2、符號△表示閥的流量特性符合IEC 534-2標準。

六、小口徑電動單座調節閥 流量特性

七、小口徑電動單座調節閥 填料的使用溫度及壓力范圍

八、KHTS電動單座調節閥 外形連接尺寸及重量

法蘭距

注：法蘭距符合IEC534的標準。

外形尺寸
