ZZYW自力式差(微)壓調節閥

ZZYW自力式差壓調節閥 ZZYW自力式差壓調節閥結構圖
自力式差(微)壓調節閥 自力式差(微)壓調節閥 結構圖

一、自力式差(微)壓調節閥 概述

ZZYW型自力式微壓、差壓調節閥是一種無需外加能源，利用被控介質自身能量當動力源，引入執行機構膜室產生推力，控制節流元件運動達到自動調節。主要用于各種工業爐氣體燃燒系統，控制甲、乙兩種燃料混合比流量，達到理想的然料條件：用于氫冷發電機組密封油與氫氣、液化氣、氧氣、氮?dú)獾雀鞣N工業氣體的減壓、穩壓、泄壓調節：用于各種油品、化學品、液體儲罐氣封。

二、自力式差(微)壓調節閥 主要技術參數

公稱通徑DN（mm） 20 25 32 40 50 65 80 100
額定流量系數Kv 7 11 20 30 48 75 120 190
公稱壓力（MPa） 1.0 1.6
固有流量特性 快開
保證調壓閥正常工作 的小壓差P（MPa） ≥0.01
壓力分段范圍 （KPa） 0.5～6 　　5～10 9～15　 12～19　 18～25 　22～30　 28～35 　32～40　 38～50 　48～60　 58～72　 70～100
工作溫度℃ ≤80
適合介質 氣體、蒸汽、低粘度液體
法蘭尺寸、型式 PN10、16、GB9113-88凸式或根據用戶要求選配其它標準型式的法蘭（如：ANSI、JIS、DIN等標準） 
結構長度 按GB12221-89標準

三、自力式差(微)壓調節閥 主要性能指標

控制精度％ ±10
允許泄 漏量 硬密封（L/H） 單座（Ⅳ級）：≤10-4閥額定容量：雙座（Ⅱ級）、≤5×10-3×閥額定容量
軟密封 （ml/min） DN(mm)
20 25 32 40 50 65 80 100 125 150 200
0.15 0.3 0.45 0.6 0.9 1.7 4.0 6.75

四、自力式差(微)壓調節閥 應用實例

ZZYW自力式差壓調節閥應用實例

五、自力式差(微)壓調節閥 許用介質與溫度的關系

公稱通徑（DN） 20 25 32 40 50 65 80 100
A 壓力調節范圍 （Kpa） 0.5～30 φ394
28～50 φ308 φ394
48～100 φ308

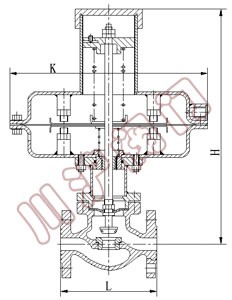

六、自力式差(微)壓調節閥 外形尺寸

公稱通徑 DN 20 25 32 40 50 65 80 100
法蘭距離L 185 200 205 222 254 276 298 352
執行器寬K 395
總高度H 456 465 470 470 480 490 490 510
導壓管接口螺紋 M16×1.5
重量Kg 12 13 15 17 20 28 38 43

七、自力式差(微)壓調節閥 閥門主要零件及推薦使用溫度范圍

零件名稱 材料 溫度范圍
閥體、閥蓋 HT200 -20～200℃
ZG230-450 -40～450℃
ZG1Cr18Ni9Ti -250～550℃
ZG0Cr18Ni12Mo2Ti -250～550℃
閥芯、閥座 1Cr18Ni9Ti -250～550℃
0Cr18Ni12Mo2Ti -250～550℃
(增強)聚四氟乙烯 -20～200℃
司太萊合金堆焊 -250～550℃
壓力平衡元件 波紋管 18Ni12Mo2Ti -160～300℃
彈簧 18Ni12Mo2Ti -160～250℃
