V230T01加熱用自力式溫度調節閥

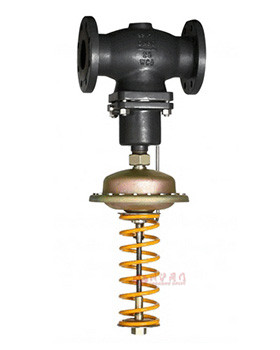

V230T01加熱用自力式溫度調節閥 V230T01加熱用自力式溫度調節閥

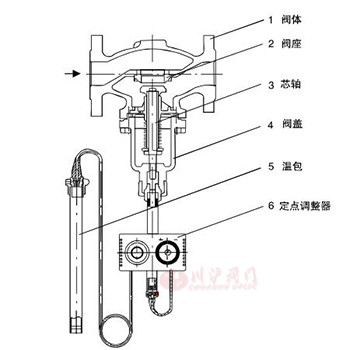

V230T01加熱用自力式溫度調節閥 V230T01加熱用自力式溫度調節閥結構圖

一、V230T01加熱用自力式溫度調節閥 概述

V230T01加熱用自力式溫度調節閥由控制閥門和一個帶定點調節的溫控器組成。適用于非腐蝕性的液體、氣體和蒸汽，在各種加熱系統中的溫度控制，當被控介質溫度升高時，控制閥關閉。
主要特點如下：
1、具有壓力平衡功能，靈敏度高；
2、低噪音，性能可靠，免于維護；
3、采用標準模塊化設計；
4、采用進口定點調整器，質量可靠，具有超溫保護功能；
5、通過組合件，可以進行多項組合控制；

二、V230T01加熱用自力式溫度調節閥 閥體參數

名稱 參數
公稱通徑 DN15、20、25、32、40、50、65、80、100、125、200、250mm
公稱壓力 PN1.6、4.0MPa
法蘭標準 ANSI、JIS、DN、GB、JB（特殊可按用戶提供）
閥體材料 鑄鐵（HT200）、鑄鋼（ZG230-450）、鑄不銹鋼（zG1Cr18N9Ti、zG1Cr18Ni12Mo2T
閥芯材料 硬密封:不銹鋼（1Cr18n9Ti、1C18Ni12MoTi）
軟密封:不銹鋼鑲嵌橡膠圈
壓力平衡 不銹鋼波紋管（DN15~125）、平衡膜片（DN150~250

三、V230T01加熱用自力式溫度調節閥 執行器參數

執行器型號 T06 T17
溫度設定范圍(℃) -20~50 20-90 40-110 60-120
特殊溫度設定(℃) 110~180 180~250
溫度保護 超過設定值100℃以內
時間常數(S) 120 20
溫包材料 銅鍍鎳
毛細管長度 5,10,15米

四、V230T01加熱用自力式溫度調節閥 主要性能指標注

設定值偏差 ±1.5℃
允許泄露量
(在規定實驗條件下)		 硬密封 4x0.01%閥額定容量
軟密封 DN15~50
10氣泡/min

五、V230T01加熱用自力式溫度調節閥 允許工作溫度

公稱通徑 15~150mm
密封型式 硬密封 ≤150℃
散熱片≤200℃
PN16閥體加散熱片≤300℃*;PN40閥體加散熱片≤350℃*
軟密封 ≤150℃

六、V230T01加熱用自力式溫度調節閥 工作原理

當被控對象溫度低于設定溫度時，溫包內液體收縮，作用在執行器推桿上的力減小，閥芯部件在彈簧力的作用下使閥門打開，增加蒸氣和熱油等加熱介質的流量，使被控對象溫度上升，直到被控對象溫度到了設定值時，閥關閉，閥關閉后，被控對象溫度下降，閥又打開，加熱介質又進入熱交換器，又使溫度上升，這樣使被控對象溫度為恒定值。閥門開度大小與被控對象實際溫度和設定溫度的差值有關。

七、V230T01加熱用自力式溫度調節閥 外形尺寸及重量

V230T01加熱用自力式溫度調節閥結構圖

閥體尺寸

DN 15 20 25 32 40 50 65 80 100 125 150
L(mm) 130 150 160 180 200 230 290 310 350 400 480
B(mm) 212 212 238 238 240 240 275 275 380 380 295
重量 6.2 6.7 9.7 13 14 17 29 33 60 70 80

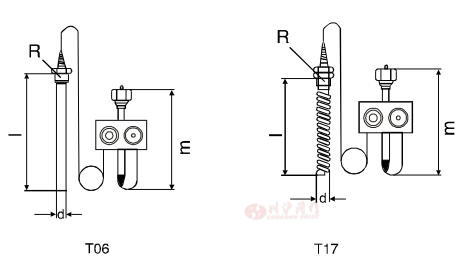

執行器結構圖

執行器尺寸

型號 I(mm) d(mm) R(mm) m 重量
T06 380 24 1" 280 3.0
T07 500 30 1" 280 3.5
