川滬首頁 >> 產品展示 >> 自力式調節閥 >> 自力式壓力調節閥（指揮器操作型)

V231 D12、13自力式壓力調節閥（指揮器操作型）

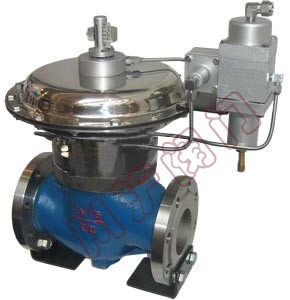

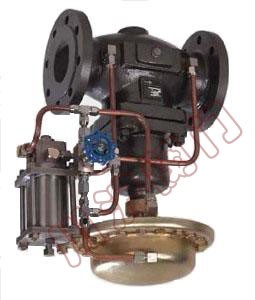

自力式壓力調節閥(指揮器操作型) 自力式壓力調節閥(指揮器操作型)
自力式壓力調節閥(指揮器操作型) 自力式壓力調節閥(指揮器操作型)

一、自力式壓力調節閥 概述

指揮器操作型自力式壓力調節閥，由控制閥、執行器和指揮器組成，是一種無需外來能源依靠被調介質自身的壓力變化進行自動調節壓力的節能型產品，可用用非腐蝕性（高溫度300℃）的液體、氣體和蒸汽等介質的壓力控制裝置。廣泛適用于石油、化工、冶金、輕工等工業部門及城市供熱、供暖系統。

二、自力式壓力調節閥 型號與規格

類 別 壓力控制調節閥
閥前壓力調節閥 閥后壓力調節閥
硬密封 軟密封 硬密封 軟密封
型 號 V230
D13		 V231
D13		 V230
D12		 V231
D12
規 格 D20～200

三、自力式壓力調節閥 主要技術參數

公稱通徑 mm 15 20 25 32 40 50 65 80 100 125 150 200
額定流量系數 Kv 3.2 5 8 12.5 20 32 50 80 125 160 320 450
公稱壓力 MPa 1.6 ；4.0；6.4
高工作溫度℃ V230 V231 液體≤140 ； 氣體≤80
硬密封V23 配隔離罐≤200 配隔離罐及加長件≤300
配隔離罐和散熱片≤300
壓力平衡元件 波紋管 滾動膜片*
法蘭標準 DIN (亦可按用戶要求提供法蘭標準)
閥體材持 PN16：鑄鐵（工作溫度≤200℃） ；PN40：鑄鋼、鑄不銹鋼（工作溫度≤300℃）
閥芯材質 不銹鋼 ； 軟密封為不銹鋼鑲嵌橡膠圈

四、自力式壓力調節閥 執行器技術參數

有效面積cm3 250
壓力設定范圍 MPa 0.8-2;1.5-4;3-10;8-40;30-100;80-300;200-600;500-1500;1000-4500
上、下膜室允許壓差 MPa 0.4
材 質 膜蓋：鋼板鍍鋅；膜片：EPDM或FKM夾纖維
控制管線、接頭 銅管或鋼管10×1 ； 卡套式接頭R1/4〃

注：1.滾動膜片材質分EPDM和FKM兩種，EPDM適用于水，蒸汽及氣體。FKM適用于油、水、蒸氣及氣體。
2.介質液體>140℃、氣體>80℃時閥倒裝。

五、自力式壓力調節閥 性能指標

控 制 精 度 ±3%
允許泄漏量
（在規定試驗條件下）1/h		 硬密封 4×10-4×閥額定容量
軟密封 DN20～50 DN65～125 DN150～200
10氣泡/min 20氣泡/min 40氣泡/min

六、自力式壓力調節閥 允許壓差

公稱通徑 mm 20 25 32 40 50 65 80 100 125 150 200
大允許壓差 PN16 1.6 1.5 1.2 1.0
PN40 2.0
小允許壓差 0.08 1.0

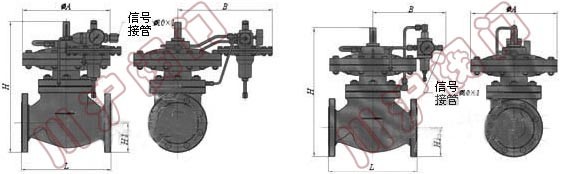

七、自力式壓力調節閥 外形尺寸

自力式壓力調節閥 外形尺寸
公稱通徑 公稱壓力 L H1 H B A
25 PN16 184 57 240 150 180
PN40 197 57
PN64 210 67
40 PN16 222 72 280 180 230
PN40 235 72
PN64 251 82
50 PN16 254 80 330 180 240
PN40 267 80
PN64 286 88
65 PN16 276 90 400 210 290
PN40 292 90
PN64 311 100
80 PN16 298 97 440 210 290
PN40 317 97
PN64 337 105
100 PN16 352 105 500 210 290
PN40 368 107
PN64 394 125
150 PN16 451 140 560 250 390
PN40 473 150
PN64 508 170
200 PN16 600 167 640 250 390

相關名稱：自力式壓力調節閥(指輝器操作型) 壓力控制閥
