川滬首頁 >> 產品展示 >> 自力式調節閥 >> V230Y型自力式壓力調節閥

V230Y型自力式壓力調節閥

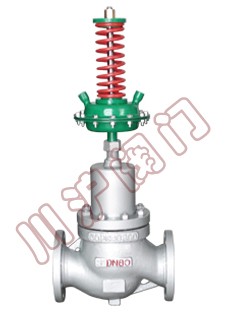

V230Y型自力式壓力調節閥 V230Y型自力式壓力調節閥結構圖
V230Y型自力式壓力調節閥 V230Y型自力式壓力調節閥 結構圖

一、自力式壓力調節閥 概述

V230Y型自力式壓力調節閥由閥體、閥座、閥芯部件等組成，是一種無需外來能源而只依靠被調介質自身的壓力變化進行自動調節壓力的節能型產品，可用于非腐蝕性的液體、氣體和蒸汽等介質的壓力控制裝置。和ZZYP相比,控制彈簧由于離閥體較遠,不易受介質溫度而影響,以及更易于更換或調整彈簧的特點.因此廣泛用于石油、化工、冶金、輕工等工業部門及城市供熱、供暖系統�！　”井a(chǎn)品有公稱壓力PN16、40，公稱通徑范圍20～300mm，使用溫度≤350℃。多種多樣的品種可供選擇。比老型式有更大壓差范圍。

二、自力式壓力調節閥 主要零件材料

1、閥體：ZG230～450、ZG1Cr18Ni9Ti、ZGCr18Ni12Mo2Ti
2、閥芯：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
3、閥座：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
4、閥桿：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
5、膜蓋：A3、1Cr18Ni9Ti
6、填料：聚四氟乙烯、柔性石墨
7、膜片：丁腈橡膠、耐油橡膠、氟橡膠

三、自力式壓力調節閥 主要技術參數

公稱通徑DN 20 20 20 20 20 65 80 100 125 150 200 250 300
額定流量系數Kv 7 11 20 30 48 75 120 190 300 480 760 1100 1750
額定行程L（mm） 8 10 14 20 25 40 50 60 70
公稱壓力（MPa） 1.6、4.0
壓力調節范圍（KPa） 15～50、40～80、60～100、80～140、120～180、160～220、200～260、
240～300、280～350、330～400、380～450、430～500、480～560、540～620、
600～700、680～800、780～900、880～1000、600～1500、1000～2500
固有流量特質 快開
調節精度（%） ±5
使用溫度（℃） ≤350
允許泄漏量 硬密封(1/h) 單座：≤10-4×閥額定容量（Ⅳ級）、雙座和套筒：≤5×10-3閥額定容量（Ⅱ級）
軟密封(m1/min) 0.15 0.30 0.45 0.60 0.90 1.70 4.0 6.75 11.10 16.0
減壓比 大 10
小 1.25

三、自力式壓力調節閥 安裝方式

自力式壓力調節閥 安裝方式

四、自力式壓力調節閥 外形尺寸

公稱通徑DN 20 25 32 40 50 65 80 100 125 150 200 250 300
法蘭距 L 185 200 205 222 254 276 298 352 410 451 600 670 735
總高度 H 615 645 650 710 730 745 760 800 890 960 1050
H1 52.5 57.5 67.5 72.5 80 90 97.5 107.5 122.5 140 167.5 225 230
d 100
h 280
法蘭標準 GB:PN 1.6 2.5 4.0MPa ,ANSI:150LB 300LB JIS:10K 20K

相關名稱：自力式壓力調節閥 壓力控制閥
