川滬首頁 >> 產品展示 >> 自力式調節閥 >> 自力式溫度調節閥

V230W自力式溫度調節閥|自力式減溫閥

230W型自力式溫度調節閥 230W型自力式溫度調節閥結構圖
自力式溫度調節閥 自力式溫度調節閥 結構圖

一、自力式溫度調節閥 概述

V230W型自力式溫度調節閥是由溫度傳感器與控制閥兩部分組成，是一種無需外來能源，利用被控介質自身溫度變化進行自動調節的節能產品。產品適用于以各種氣體、蒸汽、熱水、油等為介質的各種熱交換器中的溫度自動控制。具有溫度設定范圍寬、調整方便、可連續進行溫度設定、超溫過栽保護、溫度設定方便等優點。廣泛應用于城市供熱、采暖系統及電力、石油、冶金、制藥、鍋爐等工業部門。

二、自力式溫度調節閥 主要技術參數

公稱通徑DN（mm） 20 25 32 40 50 65 80 100 125 150
額定流量系數Kv 單座、套筒 7 11 20 30 48 75 120 190 300 480
雙座 12 22 33 53 83 132 209 330 528
允許壓差（MPa） 1.6 1.0 0.5
公稱壓力（MPa） 1.6 4.0
固有流量特性 快開
工作溫度℃ ≤300
適合介質 氣體、蒸汽、低粘度液體
法蘭尺寸、型式 PN10、16、GB9113-88凸式PN40凹式
或根據用戶要求選配其它標準型式的法蘭（如：ANSI、JIS、DIN等標準） 
結構長度 按GB12221-89標準
溫度設定范圍℃ 0～70 50～120 100～170 150～220
溫度傳遞系數(mm/℃) 0.8
時間反應常s 120
超溫保護℃ 設定溫度范圍上限值+50
溫包材質 黃銅

三、自力式溫度調節閥 主要性能指標

控制精度％ ±5
允許泄
漏量		 硬密封（L/H） 單座（Ⅳ級）：≤10-4閥額定容量：雙座、套筒（Ⅱ級）、≤5×10-3×閥額定容量
軟密封
（ml/min）		 DN(mm)
20 25 32 40 50 65 80 100 125 150 200
0.15 0.3 0.45 0.6 0.9 1.7 4.0 6.75

四、自力式溫度調節閥 現場安裝圖

V230W型自力式溫度調節閥現場安裝圖

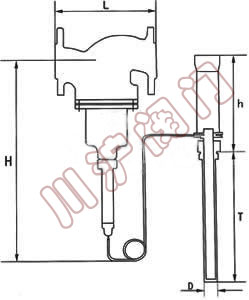

五、自力式溫度調節閥 外形尺寸與重量

公稱通徑（DN） 20 25 32 40 50 65 80 100 125 150
法蘭距離 L
總高度 H
溫包插入深度 T 430 630
溫包外露高度 h 350
溫包接頭 G1" , G1 1/4"
毛細管長度m 3,5,8,15(可根據用戶要求提供)
溫包直徑 D 25(護套直徑φ28)
重量（Kg） 8 10 13 15 18 30 35 60 75 85

六、自力式溫度調節閥 許用介質與溫度的關系

閥體材質 公稱
壓力
（MPa） 		介質溫度℃
≤150 ≤200 ≤250 ≤300 ≤350 ≤400 ≤425 ≤450
大工作壓力（MPa）
HT200 1.0 1.0
1.6 1.6 1.5
ZG230-450 1.6 1.57 1.52 1.44 1.28 1.12 0.88 0.72
ZG1Cr18Ni9Ti 1.6 1.6 1.6 1.4 1.25 1.1 1.0 0.9 0.75
ZG0Cr18Ni12Mo2Ti 4.0 4.0 4.0 3.6 3.2 2.8 2.5 2.2 1.9
6.4 6.4 6.4 5.6 5.0 4.5 4.0 3.6 3.0

七、自力式溫度調節閥 閥門主要零件及推薦使用溫度范圍

零件名稱 材料 溫度范圍
閥體、閥蓋 HT200 -20～200℃
ZG230-450 -40～450℃
ZG1Cr18Ni9Ti -250～550℃
ZG0Cr18Ni12Mo2Ti -250～550℃
閥芯、閥座 1Cr18Ni9Ti -250～550℃
0Cr18Ni12Mo2Ti -250～550℃
(增強)聚四氟乙烯 -20～200℃
司太萊合金堆焊 -250～550℃
壓力平衡元件 波紋管 18Ni12Mo2Ti -160～300℃
彈簧 18Ni12Mo2Ti -160～250℃
