川滬首頁 >> 產品展示 >> 止回閥 >> H44鑄鐵止回閥

H44鑄鐵止回閥

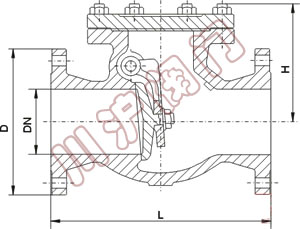

H44鑄鐵止回閥 H44鑄鐵止回閥,結構圖
H44鑄鐵止回閥 H44鑄鐵止回閥 結構圖

一、H44鑄鐵止回閥 主要技術參數

公稱壓力MPa 試驗壓力MPa 使用
介質
殼體 密封
1.0～1.6 1.76 2.4 水、蒸汽
油品
水、油品、蒸汽

二、H44鑄鐵止回閥 應用規范

設計與制造 GB/T12235
連接端尺寸 結構長度 GB/T12221
法蘭尺寸 JB/T79
檢驗與試驗 JB/T9092
材料 碳鋼 GB/T12229
不銹鋼 GB/T12230
合金鋼 Q/ZB66
標志 GB/T12220
供貨 JB/T7928

三、H44鑄鐵止回閥 主要零件材料

閥體、閥蓋、閥瓣 密封圈 襯套 墊片
灰鑄鐵 不銹鋼 黃銅　 橡膠石棉板
灰鑄鐵
黃銅

四、H44鑄鐵止回閥 主要外形尺寸

口徑 DN(mm) 40 50 65 80 100 125 150 200 250 350 300 400 450 500 600 700 800
L 200 230 290 310 350 400 480 500 550 720 620 820 1000 1000 1300 1440 1440
D 145 160 180 195 215 245 280 335 390 500 440 565 615 670 780 895 1010
H 120 130 142 160 178 203 233 262 300 392 320 448 485 525 580 625 625
