靜音止回閥(DRVZ)

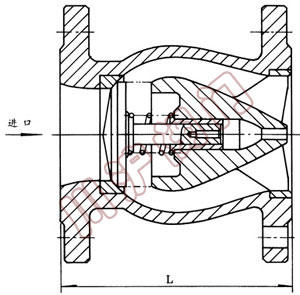

靜音止回閥(DRVZ) 靜音止回閥(DRVZ),結構圖
靜音止回閥(DRVZ) 靜音止回閥(DRVZ) 結構圖

一、靜音止回閥(DRVZ) 結構及用途

該閥由閥體、閥座、導流體、閥瓣、軸瓦及彈簧等零件組成。內部流道采用流線型設計，壓力損失小，閥瓣啟閉行程很短，停泵時可快速關閉，防止巨大的水錘聲，形成靜音效果。該閥主要用于給水、排水、消防、暖通系統，可安裝于水泵出口處，防止介質倒流及水錘對泵的損壞。

二、靜音止回閥(DRVZ) 主要技術參數

公稱壓力 1.0 1.6 2.5
高工作壓力 1.0 1.6 2.5
密封試驗壓力 1.1 1.76 2.75
殼體試驗壓力 1.5 2.4 3.75
適用介質 水
介質溫度 X＜80℃， T≤150℃， H≤200℃

三、靜音止回閥(DRVZ) 主要外形尺寸

公稱通徑 L
50 120
65 150
80 180
100 240
125 300
150 350
200 450
250 500
300 550
350 572
400 600
450 650
500 700

四、靜音止回閥(DRVZ) 主要零件材料

零件名稱 材料
閥體、導流體 鑄鐵、鑄鋼
閥座、軸瓦、閥瓣、軸 青銅或不銹鋼
彈簧 不銹鋼

法蘭連接尺寸：鐵制閥門按GB4216.4（5）-84標準，鋼制閥門按GB/T9113.1-2000（RF）標準。
