川滬首頁 >> 產品展示 >> 閘閥 >> NKZ64真空閘閥

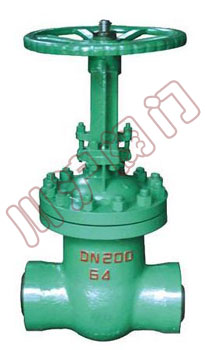

NKZ64真空閘閥

真空閘閥 真空閘閥,結構圖

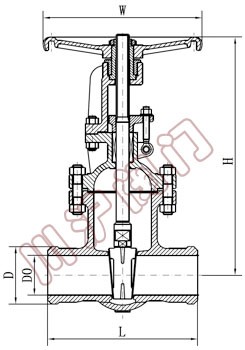

NKZ64真空閘閥 NKZ64真空閘閥 結構圖

一、NKZ64真空閘閥　用途及特點

NKZ64真空閘閥連接形式分法蘭、焊接兩種，驅動方式有手動、電動兩種。該閥門適用于工作溫度≤425℃和≤550℃，工作介質為水、蒸汽或空氣的管路上，作為啟閉裝置；尤其適用于火電廠汽機冷凝和真空負壓系統，起真空隔離密封作用。
1、設計了真空密封結構填料室，使系統與大氣隔離，具有良好的環保性能。
2、選材考究，符全國內外相關標準，材料的全面質量高。
3、密封副配對先進合理，提高了密封性能，使用壽命長。
4、啟閉件采用平行閘板雙向彈性密封，摩擦力小，啟閉輕松，維修方便，密封可靠，性能優良。
5、閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。
6、法蘭墊片采用復合材料，膨脹系數大、氣密性能好、保證系統與大氣隔離可靠。

二、NKZ64真空閘閥　應用范圍

設計與制造 GB/T12224 JB/T3595
連接端尺寸 結構長度 GB/T12221
法蘭尺寸 JB/T79
檢驗與試驗 JB/T9092
材 料 碳鋼 GB/T12229
不銹鋼 GB/T12230
合金鋼 Q/ZB66
標 志 GB/T12220
供 貨 JB/T7928

三、NKZ64真空閘閥　主要零件材料及使用范圍

閥體 閥蓋 閥板 密封圈 閥桿 填料 適用介質 適用溫度 (≤℃)
WCB WCB+D507MO Stellite6 2Crl3 柔性石墨 水、蒸汽 425
ZGlCr5MO ZGlCr5M0+ Stellite12 Stellite6 4Cr9SI2 柔性石墨 水、油品、蒸汽 540
ZGlCrl8Ni9Ti ZGlCr5M0+ Stellite12 Stellite6 1Crl8Ni9Ti PTFE 水、蒸汽、腐蝕性蒸汽 200

四、NKZ64真空閘閥　主要尺寸及重要

公稱通徑
DN/mm		 公稱壓力
PN/MPa		 主要外形尺寸和連接尺寸/mm 重量
kg
L H D D1 D2 b f z-d Do
50 1.6 250 345 160 125 1OO 16 3 4-18 250 28
65 270 395 180 145 120 18 3 4-18 250 40
80 280 425 195 160 135 20 3 8-18 300 58
100 300 51O 215 180 155 20 3 8-18 300 75
125 325 570 245 21O 185 22 3 8-18 350 110
150 350 725 280 240 21O 24 3 8-23 350 150
200 400 820 335 295 265 26 3 12-23 400 223
250 450 890 405 355 320 30 3 12-25 450 326
300 500 1070 460 41O 375 30 3 12-25 550 432
350 550 1320 520 470 435 34 4 16-25 600 572
400 600 1450 580 525 485 36 4 16-30 650 740
450 650 1560 640 585 545 40 4 20-30 700 955
500 700 1720 705 650 608 44 4 20-34 750 1195
600 800 1880 840 770 718 48 5 20-41 800 1455
700 900 2085 g1O 840 788 50 5 24-41 850 211O
800 1OOO 2590 1020 950 898 52 5 24-41 950 2630
50 25 250 345 160 125 100 20 3 4-18 250 30
65 270 395 180 145 120 22 3 8-18 250 43
80 280 425 195 160 135 22 3 8-18 300 60
1OO 300 510 230 190 160 24 3 8-23 300 79
125 325 570 270 220 188 28 3 8-25 350 114
150 350 725 300 250 218 30 3 8-25 350 157
200 400 820 360 310 278 34 3 12-25 400 243
250 450 890 425 370 332 36 3 12-30 450 345
300 500 1070 483 430 390 40 4 16-30 550 455
350 550 1320 550 490 448 44 4 16-34 650 615
400 　 1450 610 550 505 48 4 16-34 700 794
450 650 1560 660 600 555 50 4 20-34 750 1018
500 700 1720 730 660 61O 52 4 20-41 800 1250
600 800 1880 840 770 718 56 5 20-41 850 1528
700 900 2085 955 875 815 60 5 24-48 900 2265
800 1000 2590 1070 990 930 64 5 24-48 1000 2847
