川滬首頁 >> 產品展示 >> 閘閥 >> Z45鑄鐵暗桿閘閥

Z45鑄鐵暗桿閘閥

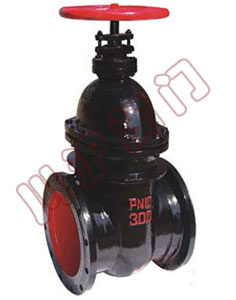

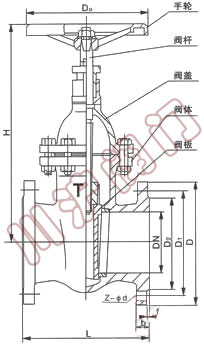

Z45暗桿閘閥 Z45暗桿閘閥,結構圖
Z45鑄鐵暗桿閘閥 Z45鑄鐵暗桿閘閥 結構圖

一、Z45鑄鐵暗桿閘閥 主要特點及用途

1.結構緊湊、設計合理，閥門剛性好，通道流暢，流阻系數小。
2.密封面采用不銹鋼和硬質合金，使用壽命長。
3.采用柔性石墨填料、密封可靠，操作輕便靈活。
4.驅動方式分手動、電動、氣動、齒輪傳動，結構型式：彈性楔式單閘板、剛性楔式單閘板和雙閘板型號。
5.廣泛適用于石油化工，火力發電廠等油品、水蒸汽管路上作接通或截斷管路中介質的啟閉裝置。

二、Z45鑄鐵暗桿閘閥 執行標準

設計制造：按GB/T12234-89的規定
結構長度：按GB/T12221-89的規定
法蘭面尺寸：按JB79 GB/T9112-9131的規定
檢查與試驗：按JB/T9092-99 GB/T13927-92的規定
傳動方式：手動、電動、齒輪傳動

三、Z45鑄鐵暗桿閘閥 主要技術參數

型號 公稱壓力MPa 試驗壓力MPa 工作溫度 使用介質
密封 強度
Z45H-10 1.0 1.1 1.5 ≤200℃ 水、蒸汽、油
Z45T-10
Z45W-10 ≤100℃ 油品、煤氣

四、Z45鑄鐵暗桿閘閥 主要零件材料

型號 閥體、閥蓋、閘板 閘板 密封圈 閥桿螺母 閥 桿 填 料
Z45H-10 灰鑄鐵、鑄 鋼 碳鋼+合金鋼 不銹鋼、合金鋼 青銅 碳鋼、不銹鋼 浸油石棉盤根
Z45W-10 灰鑄鐵 灰鑄鐵 黃銅 碳鋼
Z45T-10 灰鑄鐵 灰鑄鐵+黃銅 黃銅 碳鋼、黃銅

五、Z45鑄鐵暗桿閘閥 主要外形尺寸及重量

公稱通
DN(mm)		 尺寸 重量
（kg）
L D D1 D2 b Z-d H D0
50 180 160 125 100 20 4-18 345 180 17
65 195 180 145 120 20 4-18 376 180 20
80 210 195 160 135 22 4-18 417 200 27
100 230 215 180 155 22 8-18 460 200 50
125 255 245 210 185 24 8-18 525 240 70
150 280 280 240 210 24 8-23 567 240 95
200 330 335 295 265 26 8-23 705 320 150
250 380 390 350 320 28 12-23 800 320 200
300 420 440 400 368 28 12-23 886 400 280
350 450 500 460 428 30 16-23 968 400 360
400 480 565 515 482 32 16-25 1090 500 500
450 510 615 565 538 32 20-25 1175 500 590
500 540 670 620 585 34 20-25 1414 720 680
600 600 780 725 685 36 20-30 1593 720 951
700 660 895 840 800 40 24-30 1812 800 1950
