川滬首頁 >> 產品展示 >> 閘閥 >> Z41楔式閘閥

Z41楔式閘閥|國標閘閥

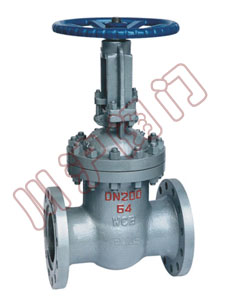

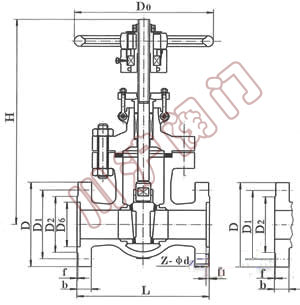

Z41楔式閘閥 Z41楔式閘閥,結構圖
Z41楔式閘閥 Z41楔式閘閥 結構圖

一、Z41楔式閘閥 主要用途

高中壓法蘭連接的閘閥適用于公稱壓力PN1.6～16.0MPa,工作溫度≤-29℃～550℃的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。操作方式有：手動、齒輪傳動、電動、氣動等。

二、Z41楔式閘閥 應用規范

設計與制造 GB/T12234
連接端尺寸 結構長度 GB/T12221
法蘭尺寸 JB79
檢驗與試驗 JB/T9092
材 料 碳鋼 GB/T12229
不銹鋼 GB/T12230
標 志 GB/T12220
供 貨 JB/T7928

三、Z41楔式閘閥 結構與特點

1、選材考究，符合國內外相關標準，材料的全面質量高。
2、符合國內外先進標準的要求，密封可靠、性能優良、造型美觀。
3、密封副配對先進合理，閘板和閥座的密封面采用不同硬度的司太立（Stellite）鈷基硬質合金堆焊而成，密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。
4、閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。
5、采用楔式彈性閘板結構，中大口徑設置推力軸承，磨擦力小，并配有撞擊手動，啟閉輕松自如。
6、可采用各種配管法蘭標準及法蘭密封面形式，滿足各種工程需要及用戶要求。

四、Z41楔式閘閥 主要零件材料及主要用途

閥體 閥蓋 閥板 閥座 閥桿 填料 適用介質 適用溫度 (≤℃)
WCB WCB+D507MO D577 2Crl3 柔性石墨 水、油品、蒸汽 425
ZGlCr5MO ZGlCr5M0+ Stellite12 1Crl8Ni9+ Stellite6 25Cr2M01VA 柔性石墨 水、油品、蒸汽 550
ZGlCrl8Ni9Ti Crl了Ni2 1Crl8Ni9+ Stellite6 1Crl8Ni9Ti PTFE 硝酸類、堿類 200
ZG00Crl7Nil4M02 316L+ Stellite12 316L+Stel1ite6 316L PTFE 尿素、甲銨液、磷酸 200

五、Z41楔式閘閥 主要外形尺寸、連接尺寸及質量

公稱壓力 PN(MPa) 公稱通徑 DN(mm) 標準值 參考值
L D D1 D2 D6 b f f1 Z-φd Do H 質量
1.6 15 130 95 65 46 14 2 4-φ14 120 220 4
20 150 105 75 55 14 2 4-φ14 140 256 6
25 160 116 85 65 14 2 4-φ14 160 276 6
32 180 135 100 78 16 2 4-φ18 180 280 7
40 200 145 110 86 16 3 4-φ18 200 300 18
50 250 160 125 100 　 16 3 　 4-φ18 240 358 29
65 265 180 145 120 　 18 3 　 4-φ18 255 415 32
80 280 195 160 135 　 20 3 　 8-φ18 280 435 46
100 300 215 180 155 　 20 3 　 8-φ18 320 500 63
150 350 280 240 210 　 24 3 　 8-φ23 360 675 134
200 400 335 295 265 　 26 3 　 12-φ23 400 818 192
250 450 405 355 320 　 30 3 　 12-φ25 456 970 273
300 500 460 410 375 　 30 4 　 12-φ25 500 1140 379
350 550 520 470 435 　 34 4 　 16-φ25 600 1280 590
400 600 580 525 485 　 36 4 　 16-φ30 720 1450 850
450 650 640 585 545 　 40 4 　 20-φ30 720 1580 910
500 700 705 650 608 　 44 4 　 20-φ34 720 1675 958
600 800 840 770 718 　 48 5 　 20-φ41 800 1990 1180
2.5 15 130 95 65 46 14 2 4-φ14 120 220 4
20 150 105 75 55 14 2 4-φ14 140 256 6
25 160 116 85 65 14 2 4-φ14 160 276 7
32 180 135 100 78 18 2 4-φ18 180 280 8
40 200 145 110 86 18 3 4-φ18 200 300 18
50 250 160 125 100 　 20 3 4-φ18 240 358 29
65 265 180 145 120 　 22 3 4-φ18 255 415 34
80 280 195 160 135 　 22 3 8-φ18 280 435 46
100 300 230 190 160 　 24 3 8-φ23 320 500 64
150 350 300 250 218 　 30 3 　 8-φ25 360 675 134
200 400 360 310 278 　 34 3 　 12-φ25 400 818 213
250 450 425 370 332 　 36 3 　 12-φ30 456 970 290
300 500 485 430 390 　 40 4 16-φ30 500 1140 399
350 550 550 490 448 　 44 4 16-φ34 600 1280 631
400 600 610 550 505 　 48 4 　 16-φ34 720 1450 900
450 650 660 600 555 　 50 4 　 20-φ34 720 1580 965
500 700 730 660 610 　 52 4 　 20-φ41 720 1675 1035
600 800 840 770 718 　 56 5 　 20-φ41 800 1990 1260
4．0 50 250 160 125 100 88 20 3 4 4-φ18 280 371 30
65 280 180 145 120 110 22 3 4 8-φ18 300 432 40
80 310 195 160 135 12l 22 3 4 8-φ18 320 455 52
100 350 230 190 160 150 24 3 4．5 8-φ23 360 551 82
150 450 300 250 218 204 30 3 4．5 8-φ25 400 708 153
200 550 375 320 282 260 38 3 4．5 12-φ30 450 885 262
250 650 445 385 345 313 42 3 4．5 12-φ34 560 1015 366
300 750 510 450 408 364 46 4 4．5 16-φ34 640 1160 563
350 850 570 510 465 422 4 5 16-φ41 640 1310 920
400 950 655 585 535 474 58 4 5 20-φ4l 720 1490 1350
500 1150 755 670 612 576 62 4 5 20-φ4l 800 2050 2000
6.4 50 250 175 135 105 88 26 3 4 4-φ18 280 402 35
65 280 200 160 130 110 28 3 4 8-φ18 300 450 43
80 310 210 170 140 12l 30 3 4 8-φ18 320 475 62
100 350 250 200 168 150 32 3 4．5 8-φ23 360 565 88
150 450 340 280 240 204 38 3 4．5 8-φ25 400 712 180
200 550 405 345 300 260 44 3 4．5 12-φ30 450 890 275
250 650 470 400 352 313 48 3 4．5 12-φ34 560 1030 408
300 750 530 460 412 364 54 4 4．5 16-φ34 720 1182 590
