川滬首頁 >> 產品展示 >> 閘閥 >> ANSI美標閘閥

ANSI美標閘閥

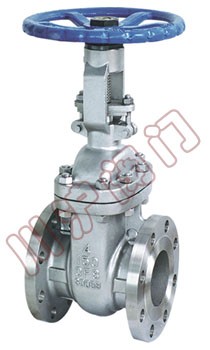

ANSI美標閘閥 ANSI美標閘閥 ,結構圖
ANSI美標閘閥 ANSI美標閘閥 結構圖

一、ANSI美標閘閥 主要用途

法蘭連接鋼制閘閥適用于ANSI Class150～900、PN2.0～16.0MPa、JIS10～20K，工作溫度-29～425℃（碳鋼）及-40～500℃（不銹鋼）的名種管路上，用于截斷或接通管路中的介質。
通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。有手動、傘齒輪傳動及電動等。

二、ANSI美標閘閥 結構特點

①產品設計制造符合國外先進標準要求，密封可靠，性能優良。?
②結構設計緊湊合理，造型美觀。?
③采用楔式彈性閘板結構，中大口徑設置滾動軸承，啟閉輕松。?
④閥體材料品種齊全，填料、墊片根據實際工況或用戶要求合理選配，可適用于各種壓力、溫度及介質工況。?
⑤采用國內外多種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。

三、ANSI美標閘閥 應用規范

設計與制造 Design and Manufacture
 結構長度
Face to face/ End to end
法蘭尺寸
FlangeDimension
對焊連接尺寸
Butt welding dimension
壓力-溫度Pressure Temperature Lating
試驗-檢驗Inspection and Test
API 600
ANSI B16.10
ANSI B16.5
ANSI B16.25
ANSI B16.34
API 598
API 6D
API 6D
ANSI B16.5
ANSI B16.25
ANSI B16.34
API 6D

四、ANSI美標閘閥 壓力試驗

設計與制造
Design and
Manufacture
 強度試驗
Shell Test
水密封試驗
? WaterSeal Test
 氣密封試驗
Air SealTest
MPa
Lbf/in2
MPa
Lbf/in2
MPa
Lbf/in2

150

3.0

430

2.2

315

0.4-0.7

60-100

300

7.7

1110

5.7

815

600

15.3

2220

11.3

630

900

23.0

3330

17

2445

四、ANSI美標閘閥 主要零件材料及主要用途

體蓋瓣   Body Cover Disc

閥桿
Stem

密封面
Sealing Face

墊片（環）
Sealing Shim

  填料     Packing

工作溫度℃ Working Temperature

適用介質Suitable Medium

WCB

2Cr13

13Cr
STL
木體材料
With Body
Material
尼龍
Nylon

增強柔性石墨 13Cr/柔性石墨Enhanced Flexible Graphite
1Cr13/Flexible Graphite
SFB-2
08軟鋼
08 Soft Steal
F304
F316
F304L
F316L

 柔性石墨 增強柔性石墨
Flexible Graphite
Enhanced Flexible Graphite
SFB/260
SFP/260
PTFE

≤425

水 蒸汽 油品
Water
Steam
Petroleum
Products

WC1

38CrMoAl 25Cr2MoV

≤425

WC6

≤540

WC9

≤570

C5 C12

≤540

CF8

F304

≤200

硝酸
醋酸
尿素
Nitric acid
Acetic acid

CF8M

F316

CF3

F304L

CF3M

F316L

五、ANSI美標閘閥 主要外形尺寸、連接尺寸及質量

150Lb主要尺寸和重量   Size Main Dimensions and Weight

DN

150Lb凸面法蘭（RF）     主要尺寸   Dimensions（mm）

 重量 Weight

mm

in

L

D

D1

D2

b

n-φd

H

D0

15

1/2

108

89

60.5

35

11.2

4-16

169

100

5

20

3/4

117

98

69.9

43

12.7

4-16

192

100

6.1

25

1

127

108

79.2

51

14.2

4-16

230

120

9

32

11/4

140

117

89

63

16

4-16

246

120

12

40

11/2

165

127

98.6

73

17.5

4-16

283

150

17

50

2

178

152

120.7

92

19.0

4-19

323

150

23

65

21/2

190.5

178

139.7

105

22.4

4-19

347

180

45

80

3

230

190

152.4

127

24

4-19

383

200

50

100

4

229

229

190.5

157

24

8-19

457

200

63

125

5

254

254

216

186

24

8-22.5

632

250

89

150

6

267

279

241.5

216

25.4

8-22.5

635

250

108

200

8

292

343

298.5

270

28.4

8-22.5

762

280

171

250

10

330

406

362

324

30.2

12-25.4

892

300

263

300

12

356

483

431.8

381

32

12-25.4

1080

350

346

350

14

381

533

476.3

413

35

12-29

1295

350

488

400

16

406

597

539.8

470

36.6

16-29

1435

400

621

450

18

432

635

577.9

533

39.6

16-32

1626

400

814

500

20

457

398

635

584

43

20-32

1829

450

992

600

24

508

813

749.3

692

48.8

20-35

2175

500

1492

650

26

559

786

744.5

711

51.3

36-22.5

2235

550

1801

700

28

610

837

795.3

762

44.5

40-22.5

2310

600

1933

750

30

610

887

846

813

44.5

44-22.5

2695

600

2272

800

32

660

941

900

864

46

48-22.5

3708

--

--

900

36

711

1057

1009.7

927

52.3

40-25.4

3924

--

--

1000

40

812

1175

1120.6

1080

55.6

44-25.4

4318

--

--

300Lb主要尺寸和重量   Size Main Dimensions and Weight

DN

300Lb凸面法蘭（RF）     主要尺寸Dimensions（mm）

重量
Weight

mm

in

L

D

D1

D2

b

n-φd

H

D0

15

1/2

140

95

66.5

35

14.2

4-16

169

120

5.2

20

3/4

152

117

82.5

43

16

4-19

193

150

6.3

25

1

165

123

89

51

17.5

4-19

230

150

8.6

32

11/4

178

133

98.5

63

19

4-19

246

160

14.3

40

11/2

190

155

114.3

76

20.6

4-22.5

283

180

15.6

50

2

216

165

127

92

22.4

8-19

330

200

30

65

21/2

241

190

149.4

105

25.4

8-22.5

368

240

44

80

3

283

210

168.1

127

28.4

8-22.5

394

280

61

100

4

305

254

200.2

157

31.8

8-22.5

473

300

77

125

5

381

279

235

186

35

8-22.5

660

350

125

150

6

403

318

269.7

216

36.6

12-25.5

711

400

153

200

8

419

381

330.2

270

41.2

12-25.4

813

400

286

250

10

457

444

387.5

324

47.8

16-28.4

1003

450

412

300

12

502

521

450.8

381

50.8

16-32

1137

500

576

350

14

762

584

514.4

413

54

20-32

1489

600

886

400

16

838

648

571.5

470

57.2

20-35

1580

650

1175

450

18

914

711

628.7

533

60.4

24-35

1017

700

1301

500

20

991

775

685.8

584

63.5

24-35

2228

700

1672

600

24

1143

914

812.8

692

70

24-41

2650

750

2556

650

26

1245

867

803.1

736.6

90.0

32-35

3219

--

--

700

28

1346

921

857.3

787.4

90.0

36-35

3378

--

--

750

30

1397

991

902.8

844.6

93.7

36-38

3530

--

--

600Lb主要尺寸和重量   Size Main Dimensions and Weight

DN

600Lb凸面法蘭（RF）     主要尺寸Dimensions（mm）

重量
Weight

mm

in

L

D

D1

D2

b

n-φd

H

D0

15

1/2

165

95

66.5

35

14.5

4-16

169

160

5.9

20

3/4

190

117

82.5

43

16

4-19

193

180

7.5

25

1

216

124

89

51

17.5

4-19

230

200

10.2

32

11/4

229

133

98.5

63

21

4-19

246

200

16.7

40

11/2

241

156

114.3

73

22.5

4-22

283

240

17.4

50

2

292

165

127

92

33

8-19

425

280

44

65

21/2

330

190

149.4

105

36

8-22

485

320

55

80

3

356

210

168.1

127

39

8-22

510

350

80

100

4

432

273

216

157

45

8-25

610

400

145

125

5

508

330

266

186

52

8-29

700

450

187

150

6

559

356

292.1

216

55

12-29

820

500

241

200

8

660

419

349.3

270

63

12-32

920

600

309

250

10

787

508

432

324

71

16-35

1080

650

522

300

12

838

559

489

381

74

20-35

1220

650

779

350

14

889

603

527

413

77

20-38

1473

700

1108

400

16

991

686

603

470

84

20-41

1651

800

1503

450

18

1092

743

654

533

90

20-45

1727

800

1939

500

20

1194

813

724

584

96

24-45

2019

800

2733

600

24

1397

940

838

692

109

24-51

2155

--

4177
