RVSX信號閘閥

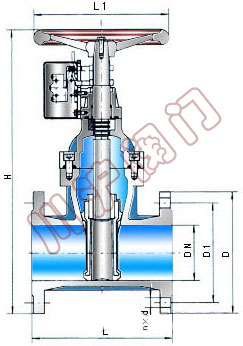

RVSX信號閘閥	RVSX信號閘閥 結構圖

一、RVSX信號閘閥　產品概述

RVSX信號閘閥具有閥門啟閉電信號遠距離顯示功能。以低壓24V供電，當閥門被關閉25％(全開啟發1／4)時，閥門被關閉的信號即可傳遞到控制中心。此信號閥門專門為消防自動噴水滅火系統研制開發的配套產品，產品經國家固定滅火系統和耐火構件質量監督檢驗測試中心檢驗合格，并經消防局許可生產。目前已通過部級產品簽定，譽為填補國內空白，可代替進口的國內領先產品。該產品為消防用水提供了安全保障，也必將進一步提高我國高層建筑自動噴水滅火系統工作的可靠性。

二、RVSX信號閘閥　結構特點及工作原理

XZF型RVSX信號閘閥是在特制手動暗桿閘閥的基礎上加設電信號裝置而成。閥門除了按國家標準設計制造外，并按此閥在自動噴水滅火系統安裝及使用特點，采用不銹鋼精磨閥桿及便于維護的四氟U型密封，并增設了獨特的O型圈閥桿上密封(倒密封)結構，能確保閥門長期處于常開狀態下，閥桿不滲漏，有利于吊頂中安裝使用。電信號裝置為全密封精密機電盒式結構，盒內采用不銹鋼機件及進口電氣元件裝置設于操作手輪下方不易被碰撞的閥體壓蓋上，內設微動開在及推動機構，以齒輪與固定的閘閥啟閉位置的“通”、“斷”電信號。

三、RVSX信號閘閥　技術參數

1、公稱壓力：1.0MPa、1.6MPa
2、適用介質：清水、油品
3、適用溫度：0~80°C
4、微動開關技術參數：電源：15A，125，250，480VAC

四、RVSX信號閘閥　主要零件材料

五、RVSX信號閘閥　主要外形尺寸
