川滬首頁 >> 產品展示 >> 閘閥 >>不銹鋼內螺紋閘閥

不銹鋼內螺紋閘閥|絲口閘閥|絲扣閘閥

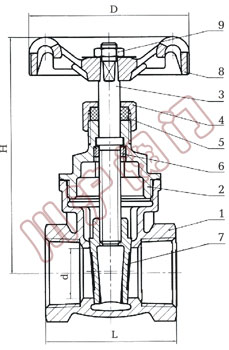

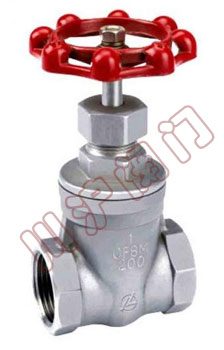

不銹鋼內螺紋閘閥 不銹鋼內螺紋閘閥 結構圖
不銹鋼內螺紋閘閥 不銹鋼內螺紋閘閥 結構圖

一、不銹鋼內螺紋閘閥　產品說明

1、設計制造按GB12234-89
2、結構長度按GB12221-89
3、法蘭尺寸按JB/T79-94
4、閥門檢查和試驗按GB13927

二、不銹鋼內螺紋閘閥　性能規范

型號 公稱壓力
(MPa) 		實驗壓力 工作溫度(℃) 適用介質
強度(水)(Mpa) 密封(水)空氣 低壓密封空氣(Mpa)
Z4IH-16C
Z41W-16P(R) 		1.6 2.4 1.8 0.6 ≤200 NITRICACID
硝酸類
ACETICACID
醋酸類
NITRICACID
Z41W-25P(R) 2.5 3.8 2.8 0.6 ≤200 硝酸類
Z41W-40P(R) 4.0 6.0 4.4 0.6 ≤200 ACETICACID
Z41W-64P(R) 6.4 9.6 7.0 0.6 ≤200 醋酸類

三、不銹鋼內螺紋閘閥　主要零部件材料

序號NO. 零件名稱 材質
1 閥體 不銹鋼CF8M/CF8
2 閘板 不銹鋼CF8M/CF8
3 閥桿 不銹鋼SS316/304
4 閥蓋 不銹鋼CF8M/CF8
5 填料 聚四氟乙烯PTFE
6 止推墊片 不銹鋼SS304
7 閥桿架 不銹鋼SS316/SS304
8 填料 聚四氟乙烯PTFE
9 螺母 不銹鋼SS304
10 填料壓蓋螺母 不銹鋼SS316/SS304
11 手輪 鋁合金
12 鉻牌 鋁
13 手輪墊片 不銹鋼SS304
14 手輪螺母 不銹鋼SS304

四、不銹鋼內螺紋閘閥　主要連接尺寸及重量 單位：mm

SIZE 1/2" 3/4" 1" 1 1 / 4 " 1 1 / 2 " 2"
d 15 20 25 32 38 50
H 90 97 108 120 146 163
L 55 60 65 75 85 95
D 70 70 80 80 90 100
