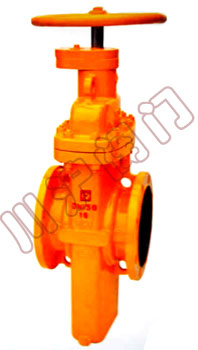

燃?xì)馄桨彘l閥

燃?xì)馄桨彘l閥	燃?xì)馄桨彘l閥 結構圖

一、燃?xì)馄桨彘l閥　產品結構特點

閥體采用鑄造結構。
閥座采用O形密封圈密封和施加預緊力的浮動閥座結構，使閥門進出口雙向密封；并且該結構的啟閉力矩僅為普通閥門的1/2，能達 到輕松開、關閥門。
閥座采用密封面上鑲嵌PTFE，具有PTFE對金屬和金屬對金屬的雙重密封，PTFE密封面同時清除閘板臟物的作用。
閥門的閘板，無論是全開或是全關始終與密封面吻合，密封面得到保護不受介質直接沖刷，從而延長使用壽命。
閥門在全開時，通道平滑為直線，流阻系數極小，無壓力損失，可通毛球清掃管線。
閥門關閉時能自動卸掉內腔高壓(詳見工作原理圖)，保證使用安全。
采用封閉齒輪轉動啟閉指示機構，能長期清晰地反映閥門的啟閉情況。
直埋式閥門外表面采用環氧煤瀝青防腐處理，能與管線同壽命。

二、燃?xì)馄桨彘l閥　產品性能規范

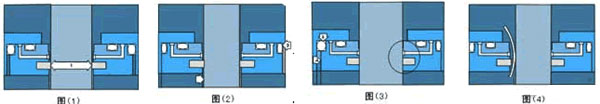

三、燃?xì)馄桨彘l閥　工作原理

1、閥門內部壓力相當時(1)，閘板處于閉合狀態，閥座表面PTFE密封環形成初始密封，每次閥門開或關時，閥座圈能清潔閘板兩側(如圖1)
2、對閥門施加管理壓力時（2），壓力作用于閘板，迫使它貼近出口閥座上PTFE環，壓縮它直到閘板停在鋼制閥座上，這樣，就形成了雙重密封，首先是PTFE對金屬密封，然后是金屬對金屬密封，閥座也被牢固地?fù)斓桨疾�，在這一點（3），O形圈阻止任何后部介質流。（如圖2）
3、閥體壓力泄放后，形成進口密封，管道壓力作用于進口閥座（4），使其移向閘板，這時形成PTFE對金屬的密封，同時，O形圈（5）與閥座凹槽形成緊密的密封。（如圖3）
4、閥門自動泄放多余的壓力，當閥體壓力大于管道壓力時，由于熱膨脹，進口閥座推向凹槽，閥體內多余的壓力在閥座與閘板之間泄放到管道中。（如圖4)

四、燃?xì)馄桨彘l閥　主要參數

五、燃?xì)馄桨彘l閥　產品采用標準

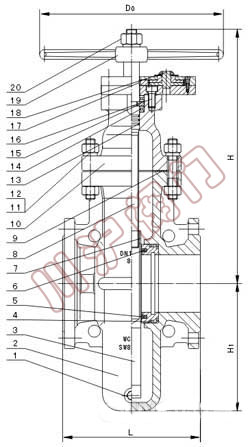

五、燃?xì)馄桨彘l閥　主要零件材料

序號	零件名稱	材料
		GB
1	排污堵頭	25
2	閥體	WCB
3	閘板	16Mn+ENP
4	閥座	16Mn
5	O形圈	NBR
6	密封圈	PTFE
7	閥桿螺母	ZQAL9-4
8	閥桿	1Cr13
9	墊片	柔性石墨+1Cr18Ni9
10	閥蓋	WCB
11	雙頭螺柱	35CrMo
12	螺母	45
13	O形圈	NBR
14	軸承	組件Package
15	對開環	45
16	內六角螺釘	35
17	鍵	45
18	開關指示器	PTFE+1Cr18Ni9
19	手輪	Q235A
20	螺母	35

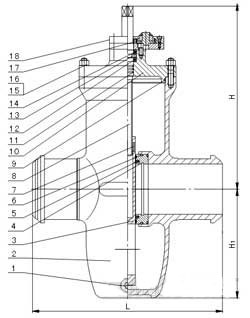

序號	零件名稱	材料
		GB
1	排污堵頭	25
2	閥體	WCB
3	閘板	16Mn+ENP
4	密封圈	PTFE
5	閥座	16Mn
6	O形圈	NBR
7	閥桿螺母	ZQAL9-4
8	閥桿	1Cr13
9	O形圈	NBR
10	閥蓋	WCB
11	O形圈	NBR
12	軸承	組件
13	對開環	45
14	內六角螺釘	45
15	雙頭螺柱	35CrMo
16	螺母	NBR-18
17	鍵	45
18	開關指示器	組件

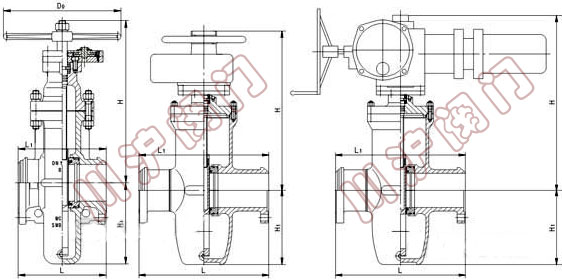

六、燃?xì)馄桨彘l閥　主要外形尺寸

型號:(K)Z4(5、9B）4(6)7F 　　PN0.4、0.6、1.0、1.6、2.5MPa 　　PN2.0MPa(Class150)

型號:(K)Z4(5、9B）4（6）7F 　　PN4.0MPa 　PN5.0MPa(Class300)

型號:(K)Z4(5、9B）4(6)7F PN6.4MPa (Class400)
