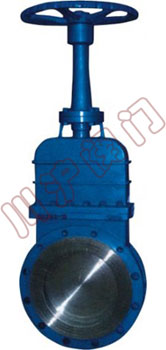

手動暗桿式刀形閘閥

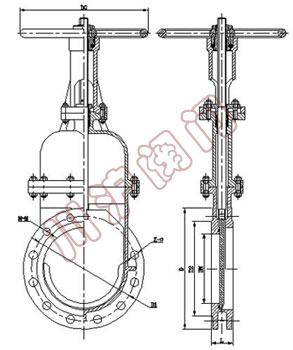

手動暗桿式刀形閘閥 手動暗桿式刀形閘閥,結構圖
手動暗桿式刀形閘閥 手動暗桿式刀形閘閥 結構圖

一、手動暗桿式刀形閘閥 概述

手動暗桿式刀形閘閥，屬閥門技術領域。所要解決的問題是提供一種結構長度短、體積小、密封可靠、使用壽命長的煤氣刀閘閥。構成中包括閥體、閘板、閥蓋、閥桿和傳動機構，其特點為，閥體為平面板狀結構、與管道對夾連接，閘板采用單閘板，一側與閥體閥座密封，背面與閥體另一側之間楔形接觸，密封面與介質流向相對。所述楔形接觸結構是在密封面背面均設楔形壓緊塊，閥體另一側對應壓緊塊處設調節頂絲。本實用新型具有閥體結構長度短、重量輕、閥座密封面可免受介質沖刷，密封面受壓均勻、貼合嚴密、在關閉過程中可將閥座密封面上的塵粒、焦油等刮走以及排污方便等優點。適宜在含粉塵或焦油的煤氣管線中使用。

二、手動暗桿式刀形閘閥 主要性能規范

公稱壓力（MPa) 殼體試驗（MPa) 密封試驗（MPa) 工作溫度 適用介質
1.0
1.6 		1.5
2.4 		1.1
1.8 		≤100℃
≤100℃ 		紙漿、污水、煤漿、灰、渣水混和物

三、手動暗桿式刀形閘閥 主要技術參數

體、蓋 閘閥 閥桿 密封面
不銹鋼、碳鋼、灰鑄鐵
 碳鋼、不銹鋼
 不銹鋼
 橡膠、四氟、不銹鋼、硬質合金

四、手動暗桿式刀形閘閥 主要外形及連接尺寸

MPa DN L D D1 D2 H N-M D0
1.0 50 43 160 125 100 4-M16 180
65 46 180 145 120 4-M16 180
80 46 195 160 135 4-M16 220
100 52 215 180 155 8-M16 220
125 56 245 210 185 8-M16 230
150 56 280 240 210 8-M20 280
200 60 335 295 265 8-M20 360
250 68 390 350 320 12-M20 360
300 78 440 400 368 12-M20 400
350 78 500 460 428 16-M20 400
400 102 565 515 482 16-M22 400
450 114 615 565 532 20-M22 530
500 127 670 620 585 20-M22 530
600 154 780 725 685 20-M27 600
700 165 895 840 800 24-M27 600
800 190 1010 950 898 24-M30 680
900 203 1110 1050 1005 28-M30 680
1000 216 1220 1160 1115 28-M30 700
1200 254 1450 1380 1325 32-M36 800
1.6 50 43 160 125 99 4-M16 180
65 46 185 145 120 4-M16 180
80 46 200 160 135 8-M16 220
100 52 220 180 155 8-M16 220
125 56 250 210 185 8-M16 230
150 56 285 240 210 8-M20 280
200 60 340 295 265 12-M20 360
250 68 405 355 310 12-M22 360
300 78 460 410 375 12-M22 400
350 78 520 470 435 16-M22 400
400 102 580 525 485 16-M27 400
450 114 640 585 545 20-M27 530
500 127 715 650 609 20-M30 530
600 154 840 770 720 20-M36 600
700 165 910 840 788 24-M36 600
800 190 1025 950 898 24-M36 680
900 203 1125 1050 998 28-M36 680
1000 216 1255 1170 1110 28-M42 700
1200 254 1485 1390 1325 32-M48 800
