川滬首頁 >> 產品展示 >> 閘閥 >> PZ543刀型閘閥

PZ543傘齒輪對夾式刀型閘閥

PZ543傘齒輪對夾式刀形閘閥 PZ543傘齒輪對夾式刀形閘閥,結構圖

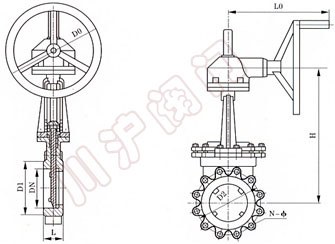

PZ543傘齒輪對夾式刀型閘閥 PZ543傘齒輪對夾式刀型閘閥 結構圖

一、傘齒輪夾式刀型閘閥 主要零件材料

體、蓋　Body、Bonnet 閘板Disc 閥桿Siem 密封面　Sealing
不銹鋼、碳鋼、灰鑄鐵
S.S、C.S、C.I		 碳鋼、不銹鋼
C.S、S.S		 不銹鋼
S.S		 橡膠、四氟、不銹鋼、硬質合金
Rubber 、PTFE、S.S、Carbide Alloy

二、傘齒輪夾式刀型閘閥 性能規范

公稱壓力（MPa）
Nominal Pressure		 殼體試驗（MPa）
Shell Test		 密封試驗（MPa）
Seal Test		 工作溫度
Working Tempe ration		 適用介質
Suitable
1.0 1.5 1.1 ≤100℃-425℃ 紙漿、污水、煤漿、灰、渣水混和物
Mortar Mixture, Dregs With Water Proportion
1.6 2.4 1.8 ≤100℃

三、傘齒輪夾式刀型閘閥 主要連接外型尺寸

MPa DN L D1 D2 H n-M MPa DN L D1 D2 H n-M
0.6 50 48 90 110 300 4- M 12 1.0 50 48 100 125 300 4- M 16
65 48 110 130 310 4- M 12 65 48 120 145 310 4- M 16
80 51 125 150 330 4- M 16 80 51 135 160 330 4- M 16
100 51 145 170 380 4- M 16 100 51 155 180 380 8- M 16
125 57 175 200 440 8- M 16 125 57 185 210 440 8- M 16
150 57 200 225 500 8- M 16 150 57 210 240 500 8- M 20
200 70 255 280 580 8- M 16 200 70 265 295 580 8- M 20
250 70 310 335 670 12- M 16 250 70 320 350 670 12- M 20
300 76 362 395 820 12- M 20 300 76 368 400 820 12- M 20
350 76 412 445 900 12- M 20 350 76 428 460 900 16- M 20
400 89 462 495 1020 16- M 20 400 89 482 515 1020 16- M 22
450 89 518 550 1150 16- M 20 450 89 532 565 1150 20- M 22
500 114 568 600 1250 16- M 20 500 114 585 620 1250 20- M 22
600 114 670 705 1500 20- M 22 600 114 685 725 1500 20- M 27
700 127 775 810 1750 24- M 22 700 127 800 840 1750 24- M 27
800 127 880 920 2000 24- M 27 800 127 898 950 2000 24- M 30
900 154 980 1020 2300 24- M 27 900 154 1005 1050 2300 28- M 30
1000 165 1080 1120 2500 28- M 27 1000 165 1115 1160 2500 28- M 30
1200 190 1295 1340 2800 32- M 30 1200 190 1325 1380 2800 32- M 36
