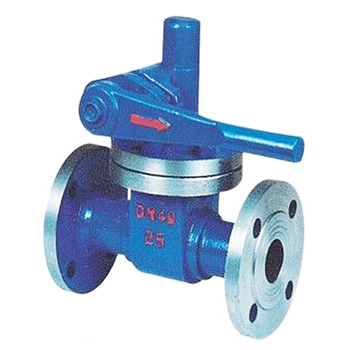

PZ44H排污閘閥

排污閘閥

一、排污閘閥　概述

上海川滬閥門有限公司生產的PZ44H排污閘閥是由閘閥演變而來的，利用齒輪轉90℃帶動閥桿提升實現開啟和關閉的目的。PZ44H排污閥不僅結構簡單、密封性好，而且安裝尺寸小、材料耗用少、重量輕、體積小，特別是驅動力矩小，操作簡便，易實現快速啟閉。
PZ44H排污閥是直接依靠介質壓力產生的作用力來幫助作用于閥瓣上的機械荷密封的，作用在閥瓣上的機械載荷主要是來自壓縮彈簧，這種幾乎是固定的機械載荷。雖然對于壓縮彈簧，加載的排污閥可以通過調整彈簧力來達到良好密封，但密封壓差必須足夠強，以保證足夠的密封力，從而在閥正常運行時達到密封。密封壓差還應小于啟閉壓差，以確保開啟靈活。

二、排污閘閥　標準規范

結構長度：按JB/T6900-93的規定。
標志：按GB/T12220-1989的規定。
壓縮彈簧：按GB/T1239.2的規定。
壓力--溫度等級：按GB9131的規定。
法蘭尺寸：按JB79-59的規定。
檢驗和試驗：按GB/T13927-1992的規定。
設計制造：按GB/T12237-1989的規定。

三、排污閘閥　零部件材質

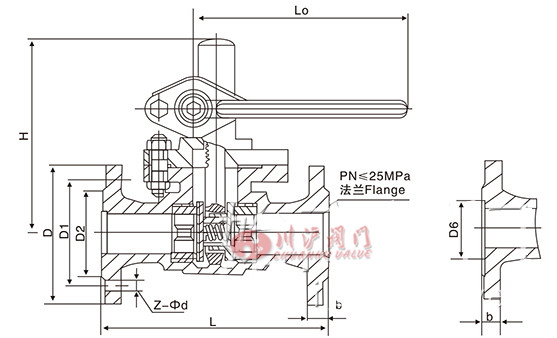

三、排污閘閥　結構圖

四、排污閘閥　安裝尺寸
