川滬首頁 >> 產品展示 >> 閘閥 >> 鑄鐵內螺紋閘閥

鑄鐵內螺紋閘閥

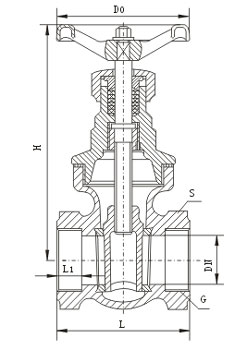

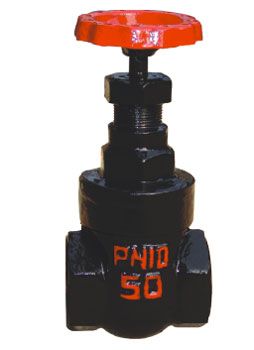

鑄鐵內螺紋閘閥 鑄鐵內螺紋閘閥 結構圖
鑄鐵內螺紋閘閥 鑄鐵內螺紋閘閥 結構圖

一、鑄鐵內螺紋閘閥　主要技術參數

型號 公稱壓力MPa 試驗壓力MPa 工作 溫度 使用 介質
殼體 密封
Z15T－10 1.0 1.5 1.1 ≤120℃ 水、蒸汽及其它非腐蝕性介質

二、鑄鐵內螺紋閘閥　主要零部件材料

閥體閥蓋 灰鑄鐵
閥桿 碳鋼
閘板密封圈 銅
填料 油浸石棉盤根

三、鑄鐵內螺紋閘閥　主要外形尺寸

口徑 DN(mm) 管螺紋 G(") 尺寸 dimensions(mm)
L L1 S H Do
15 1/2 65 12 27 105 65
20 3/4 70 14 34 120 65
25 1 80 15 42 150 80
32 11/4 85 16 55 155 80
40 11/2 95 20 60 170 100
50 2 110 22 80 210 100
65 21/2 120 25 95 240 135
80 3 145 30 105 275 140
100 4 155 30 135 300 160
