川滬首頁 >> 產品展示 >> 閘閥 >> 鍛鋼法蘭閘閥

鍛鋼法蘭閘閥

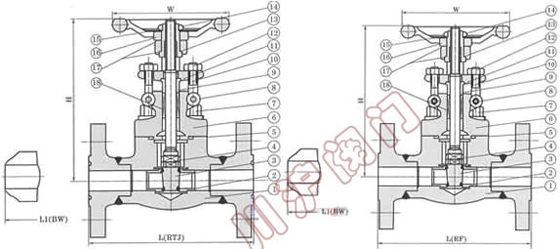

鍛鋼法蘭閘閥 鍛鋼法蘭閘閥,結構圖
鍛鋼法蘭閘閥 150LB～1500LB閘閥

一、鍛鋼法蘭閘閥 概述

鍛鋼閘閥整體法蘭端閥門有三種閥蓋設計，第一種是螺栓型閥蓋，通過凹凸面連接，采用不銹鋼帶與柔性石墨纏繞墊片，按需求也可采用環連接，第二種是焊接型閥蓋，通過螺紋密封后焊接，按需求也可直接采用剛性焊接，第三種是自密封閥蓋，通過螺紋與自密封閥蓋連接。
整體法蘭端閥門結構設計可用在閘閥、截止閥、立升式止回閥和旋啟式止回閥。

二、鍛鋼法蘭閘閥 閘閥的結構設計和規范

鍛鋼閘閥制造按API 602,BS5352,ANSI B16.34.
試驗與驗收按API 598,標識按照MSS SP-25.

三、鍛鋼法蘭閘閥 結構形式

1.全通徑或縮徑
2.結構長度按ANSI/ASME B16.10
3.法蘭按ANSI/ASME B16.5
4.自密封閥蓋
5.明桿帶支架
6.兩端自動調整的填料壓套；
7.本體倒密封
8.整體閥體法蘭
9.對焊端按ANSI/ASME B16.25
10.環連接閥體閥蓋墊片
11.用纏繞式墊片的螺栓型閥蓋、螺紋密封、焊接型閥蓋，或自密封閥蓋

四、鍛鋼法蘭閘閥 材料表

序號
NO.		 名 稱 美標碳鋼
CS to ASTM		 美標合金鋼
AS to ASTM		 美標不銹鋼鋼
SS to ASTM
Part Name Type A 105 Type F22 Type F304(L) Type F316(L)
1 閥體 Body A105 A182 F22 A182 F304(L) A182 F316(L)
2 閥座 Seat Ring A276 420 A276 304 A276 304(L) A276 316(L)
3 閘板 Wedge A276 410&430 A182 F304 A182 F304(L) A182 F316(L)
4 閥桿 Wtem A182　F6 A182　F304 A182 F304(L) A182 F316(L)
5 墊片 Gasket Corrugated SS+graphite SS+PTFE
6 閥蓋 Bonnet A105 A182 F22 A182 F304(L) A182 F316(L)
7 螺栓 Bonnet Bolt A193 B7 A193 B16 A193 B8 A193 B8M
8 銷 Pin A276 T410 A276 304
9 填料壓套 Gland A182 F304(L) A182 F316(L)
10 活節螺絲 Gland Eyebolt A193 B7 A193 B16 A193 B8 A193 B8M
11 填料壓蓋 Gland Flange A105 A182 f11 A182 F304(L) A182 F316 (L)
12 螺母 Gland Nut A194 2H A194 4 A194 8 A194 8M
13 閥桿螺母 Stem Nut A276 410/Cu-Alloy(銅合金)
14 手輪鎖緊螺母 H.W.Lock Nut A194 2H A194 4 A194 8 A194 8M
15 銘牌 Nameplate SS
16 手輪 Handwheel A197
17 襯墊 Bearing Gasket A473 431
18 填料 Stem Packing Flexible Graphite PTFE
適用介質　Suitable Medium (水、油、氣等)W.O.G.etc (酸類)HNO3,CH3OOH etc
適用溫度　Suitable Temperature -29℃～425℃ -29℃～550℃ -29℃～180℃

注：可按要求采用其他材料　　　　Note:Other materials are available upon request.
CS=碳鋼 AS=合金鋼 SS=不銹鋼 　　CS=Carbon Steel;AS=Alloy Steel;SS=Stainless Steel;

五、鍛鋼法蘭閘閥 尺寸和重量表

通徑　　NPS 1/2 3/4 1 1/4 1　1/2 2
L(RF) L1(BW) 150 108 117 127 140 165 178
300 140 152 165 178 190 216
600 165 190 216 229 241 292
H(OPEN) 150，300 158 169 197 236 246 283
600 169 197 236 246 283 320
W 100 100 125 160 160 180
Weights 150 RF 4.5 5.2 8.2 11.5 12.5 20.3
BW 2.8 3.3 5.4 7.1 8.2 12.5
300 RF 4.8 6.2 9.3 14 15.5 23.4
BW 3.5 4.4 6.8 8.1 9.2 15.4
600 RF 5.9 7.4 10.4 16.2 17.5 28.3
BW 4.5 5.1 8.2 10.5 12.4 20.1

通徑　NPS 1/2 3/4 1 1/4 1　1/2 2
L(RTJ) 900，1500 216 229 254 279 305 368
L1(BW) 900,1500 216 229 254 279 305 368
H(OPEN) 197 197 236 246 283 330
W 125 125 160 160 180 200
Weights RTJ 7.2 11.5 15.6 16.2 22.6 32.8
BW 5.2 9.3 12.4 13.8 18.9 27.5
