川滬首頁 >> 產品展示 >> 旋塞閥 >> 美標壓力平衡式倒裝油密封旋塞閥

美標壓力平衡式倒裝油密封旋塞閥

美標壓力平衡式倒裝油密封旋塞閥 美標壓力平衡式倒裝油密封旋塞閥 結構圖
美標壓力平衡式倒裝油密封旋塞閥 美標壓力平衡式倒裝油密封旋塞閥 結構圖

一、壓力平衡式旋塞閥 產品用途

美標壓力平衡式倒裝油密封旋塞閥適用于公稱壓力CLASS150～1500LBS，工作溫度-29～180℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。

二、壓力平衡式旋塞閥 產品特點

1、產品結構合理、密封可靠、性能優良、造型美觀。
2、倒裝壓力平衡的結構，開關動作輕。
3、閥體和密封面間設有油槽，可隨時通過油嘴向閥座注入密封油脂，增加密封性能。
4、零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。

三、壓力平衡式旋塞閥 主要零件材料

序號 名稱 材質

1

雙頭螺栓

ASTM A194-2H、A194-8、A194-8M

2

六角螺母

ASTM A194-2H、A194-8、A194-8M

3

閥蓋

ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M

4

墊片

柔性石墨+不銹鋼

5

塞子

ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L

6

閥體

ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M

7

閥桿

ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L

8

“O”型圈

丁腈橡膠NBR

9

填料

柔性石墨

10

填料壓蓋

ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M

11

加油嘴



12

止回閥



13

手柄

ASTM A47-32510、A216 WCB

四、壓力平衡式旋塞閥 技術規范

結構形式 BB-BG
驅動方式

手輪、電動
設計標準

API599、API6D
結構長度

ASME B16.10
連接法蘭

ASME B16.5
試驗和檢驗

API598.API6D

五、壓力平衡式旋塞閥 技術規范

公稱壓力(LB) 殼體試驗壓力(MPa) 密封試驗壓力(MPa) 適用溫度(℃) 使用介質

150

3.0

2.2

≤180℃

水、蒸汽、油品等

300

7.5

5.5

600

15.0

11.0

900

22.5

16.5

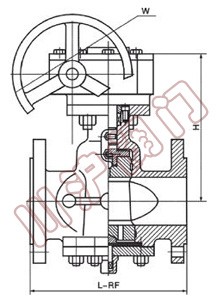

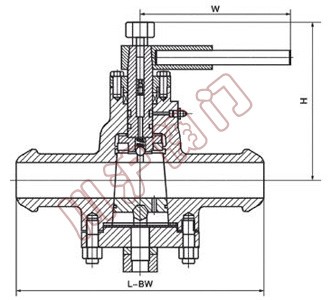

六、壓力平衡式旋塞閥 主要外型

美標壓力平衡式倒裝油密封旋塞閥 美標壓力平衡式倒裝油密封旋塞閥
美標壓力平衡式倒裝油密封旋塞閥(焊接式) 美標壓力平衡式倒裝油密封旋塞閥(法蘭式)

注：如需詳細外形連接尺寸，請至電到本公司技術部索取。
