川滬首頁 >> 產品展示 >> 旋塞閥 >> 美標卡套軟密封旋塞閥

AX43F美標卡套軟密封旋塞閥

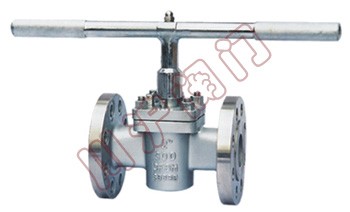

美標卡套軟密封旋塞閥 美標卡套軟密封旋塞閥,結構圖
美標卡套軟密封旋塞閥 美標卡套軟密封旋塞閥 結構圖

一、美標卡套軟密封旋塞閥 產品用途

美標卡套式軟密封旋塞閥適用于公稱壓力CLASS150-900LBS，工作溫度為-29-180℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。

二、美標卡套軟密封旋塞閥 產品用途

1、產品結構合理、密封可靠、性能優良、造型美觀。
2、它的密封性是通過卡套四周的密封面來實現的。獨特的360°金屬唇邊保護固定卡套。
3、閥門沒有空腔給介質積聚。
4、金屬唇邊在旋塞轉時提供自潔的作用，適合于粘稠和易結垢的工況。
5、雙向流動，使用安裝更方便。
6、零件材質及法蘭尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要。

三、美標卡套軟密封旋塞閥 主要零件材料

序號 名稱 材質
1 閥體 ASTM A216 WCB ASTM A217-WC1，WC6，WC9，C5 ASTM A351-CF8，CF8M，CF3，CF3M
2 卡套 PTFE
3 塞子 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316
4 墊片 柔性石墨+不銹鋼
5 調整墊 ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316
6 閥蓋 ASTM A216 WCB ASTM A217-WC1，WC6，WC9，C5 ASTM A351-CF8，CF8M，CF3，CF3M
7 調整螺栓 ASTM A193-B7,A320-B8,A193-B8M
8 六角螺母 ASTM A194-2H,A194-8,A194-8M
9 螺栓 ASTM A193-B7,A320-B8,A913-B8M
10 手柄 ASTM A105-WCB

四、美標卡套軟密封旋塞閥 技術參數

結構形式 BC
驅動方式

手輪、蝸輪、電動、氣動
設計標準

API599、API6D
結構長度

ASME B16.10
連接法蘭

ASME B16.5
試驗和檢驗

API598.API6D

五、美標卡套軟密封旋塞閥 性能參數

公稱壓力(LB) 殼體試驗壓力(MPa) 密封試驗壓力(MPa) 適用溫度(℃) 使用介質

150

3.0

2.2

≤180℃

水、蒸汽、油品等

300

7.5

5.5

600

15.0

11.0

900

22.5

16.5

六、美標卡套軟密封旋塞閥 主要外型

美標卡套軟密封旋塞閥 美標卡套軟密封旋塞閥,結構圖

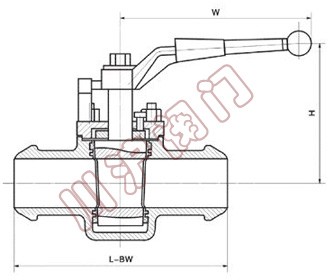

美標卡套軟密封旋塞閥(焊接式) 美標卡套軟密封旋塞閥(法蘭式)

注：如需詳細外形連接尺寸，請至電到本公司技術部索取。
