川滬首頁 >> 產品展示 >> 水力控制閥 >> 600X水力電動控制閥

600X水力電動控制閥

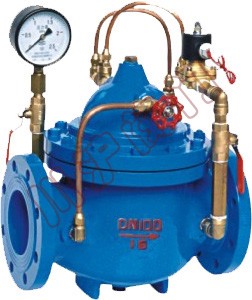

600X水力電動控制閥 600X水力電動控制閥,結構圖

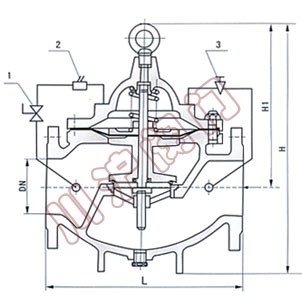

600X水力電動控制閥 600X水力電動控制閥結構圖 (1.球閥2.電磁閥3.針閥)

一、600X水力電動控制閥 結構特點和用處

600X水力電動控閥由主閥、電磁導閥、針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。通過電磁導閥可以實現對閥門開啟和關閉的遙控。加裝附加裝置后，可控制開啟和關閉的速度。
本產品利用導閥控制閥門的開啟和關閉，節省能源。可代替其它閥門大型電動裝置。
本系列閥門產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。

二、600X水力電動控制閥 工作原理

當閥門從進口端給水時，水流流過針閥進入主閥控制室，當電磁導閥打開時，控制室內的水經電磁導閥、球閥流出。球閥開度大于針閥開度，主閥控制室內壓力很低，主閥處于全開狀態。
當電磁導閥關閉時，主閥控制室的水不能流出，控制室升壓，推動膜片關閉主閥。

三、600X水力電動控制閥 主要技術參數

公稱壓(Mpa) 殼體試驗壓力(MPa) 密封試驗壓力(MPa) 適用介質 介質溫度(℃)
1.0 1.5 1.1 水 0-80
1.6 2.4 1.76
2.5 3.75 2.75

四、600X水力電動控制閥 主要零件材料

零件名稱 零件材料
閥體 閥蓋 WCB
閥座 閥盤 銅合金
密封圈 O型圈 丁腈橡膠
閥桿 2Cr13
彈簧 50CrVA
針型閥 銅合金
球閥 銅合金
浮球閥 銅合金
微型過濾器 不銹鋼

五、600X水力電動控制閥 連接尺寸

DN L A A1 H H1 F D mm D1 mm D2 mm n-Φd
mm mm mm mm mm mm PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5 PN1.0 PN1.6 PN2.5
20 180 194 136 342 250 116 105 105 105 75 75 75 58 58 56 4-13.5 4-13.5 4-14
25 180 194 136 342 250 116 115 115 115 85 85 85 68 68 65 4-13.5 4-13.5 4-14
32 180 194 136 342 250 116 140 140 140 100 100 100 78 78 76 4-17.5 4-17.5 4-18
40 240 240 155 395 278 170 150 150 150 110 110 110 88 88 84 4-17.5 4-17.5 4-18
50 240 240 155 395 278 170 165 165 165 125 125 125 102 102 99 4-17.5 4-17.5 4-18
65 255 255 165 405 298 180 185 185 185 145 145 145 122 122 118 4-17.5 4-17.5 8-18
80 280 280 175 430 315 210 200 200 200 160 160 160 133 133 132 8-17.5 8-17.5 8-18
100 360 332 195 510 350 275 220 220 235 180 180 190 158 158 156 8-17.5 8-17.5 8-22
125 400 375 220 560 365 310 250 250 270 210 210 220 184 184 184 8-17.5 8-17.5 8-26
150 455 408 230 585 420 355 285 285 300 240 240 250 212 212 211 8-22 8-22 8-26
200 585 485 255 675 450 460 340 340 360 295 295 310 268 268 274 8-22 12-22 12-26
250 650 550 300 730 470 500 395 405 425 350 355 370 320 320 330 12-22 12-26 12-30
300 800 630 340 760 490 580 445 460 485 400 410 430 370 370 389 12-22 12-26 16-30
350 860 735 415 840 526 640 505 520 555 460 470 490 430 430 448 16-22 16-26 16-33
400 960 788 430 910 570 715 565 580 620 515 525 550 482 482 503 16-26 16-30 16-36
450 1075 850 460 1070 610 780 615 640 670 565 585 600 532 550 548 20-26 20-30 20-36
500 1075 905 490 1135 665 830 670 715 730 620 650 660 585 585 609 20-26 20-33 20-36
600 1230 970 530 1270 725 920 780 840 845 725 770 770 685 685 720 20-30 20-36 20-39
700 1650 1050 560 1460 865 980 895 910 960 840 840 875 800 800 820 24-30 24-36 24-42
800 1750 1135 610 1640 975 1050 1015 1025 1085 950 950 990 905 905 928 24-33 24-39 24-48

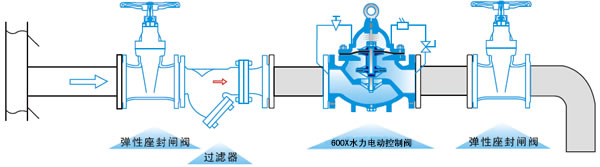

六、600X水力電動控制閥 安裝示意圖

600X水力電動控制閥安裝示意圖
